Tolerance díry a klasifikace lícování pro nýty s plochými hlavami Clevis Pin – proč není vůle s vůlí vždy tou správnou volbou

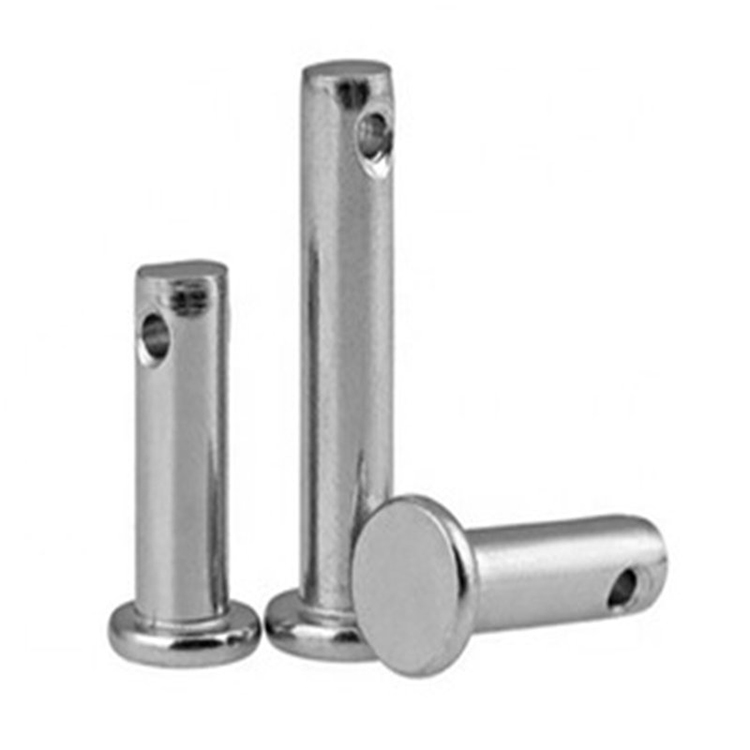

Nýt s plochou hlavou s vidlicí a křížovým otvorem kombinuje dvě mechanické funkce v jediném dílu: tělo nýtu přenáší smykové zatížení mezi spojenými prvky opřením o stěny otvoru, zatímco křížový otvor na zadním konci přijímá závlačku, závlačku nebo sponu, která drží sestavu axiálně. Usazení mezi dříkem nýtu a jeho protilehlými otvory v vidlici a vidlici musí být vybráno s ohledem na obě funkce – uložení optimalizované čistě pro snadnou montáž ohrozí rozložení smykového zatížení, zatímco uložení optimalizované čistě pro přenos zatížení činí instalaci nepraktickou a zabraňuje mírnému úhlovému kloubu, který jsou speciálně navrženy spoje vidlice.

Klasifikace uložení podle ISO 286-1 používané v aplikacích s vidlicovými čepy se dělí do tří praktických zón. Uložení s vůlí (H8/f7 nebo H9/d9) umožňuje volné otáčení a snadné vkládání, díky čemuž je výchozím nastavením pro otočné a kloubové aplikace, kde se očekává plynulé skloubení. Přechodové uložení (H7/k6 nebo H7/m6) vytváří téměř nulovou vůli s občasným přesahem, což je vhodné, když spoj musí nést smyk bez boční vůle, ale přesto musí být kvůli údržbě rozebrán. Uložení s přesahem (H7/p6 nebo těsnější) zajišťuje čep trvale v uchu vidlice – používá se, když nýt není určen k odstranění a přenos zatížení musí být maximalizován. Volba uložení s vůlí v aplikaci s konstrukčním smykem, protože se snadněji instaluje, zavádí třecí opotřebení mezi čepem a stěnou otvoru: malý cyklický posuvný pohyb pod zatížením postupně eroduje oba povrchy, zvětšuje otvor a snižuje účinnou oblast uložení o 20–40 % po dobu životnosti.

Poloha křížového otvoru přidává další toleranční omezení, které u standardních plných nýtů neexistuje. Otvor musí být umístěn v určité axiální vzdálenosti od zadního konce, aby se zajistilo, že přídržný kolík bude při instalaci bez čela protilehlé části. Příčný otvor umístěný příliš blízko zkosení ocasu zmenšuje část sítě v nejslabším místě nýtu; příliš daleko dovnitř a závlačku nelze po sestavení zasunout. Suzhou Anzhikou Hardware Technology Co., Ltd. vyrábí nýty s plochými hlavami s vidlicovým kolíkem s tolerancemi polohy křížových otvorů, které drží CNC zařízení v rozmezí ±0,05 mm od specifikované axiální polohy, což zajišťuje, že funkce přídržného kolíku bude rozměrově potvrzena před odesláním, nikoli objevena během montáže.

Napětí nýtového ložiska versus odtržení plechu – který režim poruchy řídí návrh vašeho kloubu

Nýtovaný Návrh spoje zahrnuje dva vzájemně si konkurující způsoby porušení, které musí být oba kontrolovány nezávisle: selhání ložiska dříku nýtu proti stěně otvoru a selhání odtržení (nebo střihu) plechového materiálu mezi otvorem nýtu a okrajem součásti. Který režim se řídí, závisí na poměru vzdálenosti od okraje k průměru otvoru, relativní pevnosti nýtu a materiálu plechu a na tom, zda je nýt jednoduchý nebo dvojitý střih. Navrhování podle jednoho kritéria a ignorování druhého vytváří spoje, které selžou při zatížení výrazně pod zamýšleným bodem návrhu.

Napětí ložiska v nýtu se vypočítá jako aplikovaná smyková síla dělená projektovanou plochou ložiska (průměr dříku × tloušťka plechu). U ocelového nýtu v hliníkovém plechu selhání ložiska hliníkového plechu téměř vždy rozhoduje před povolením dříku nýtu — mez kluzu hliníku (typicky 380–480 MPa pro 6061-T6) je dosaženo mnohem dříve, než se ocelový nýt deformuje. V této kombinaci materiálů je zvětšení průměru nýtu účinnější při snižování namáhání ložiska než zvýšení pevnosti materiálu nýtu, protože projektovaná plocha se mění s průměrem, zatímco rozdíl v pevnosti materiálu je již velký.

Porucha odtržení nastane, když se plošný materiál mezi hranou otvoru a hranou součásti střihne podél dvou rovnoběžných rovin. Minimální vzdálenost od okraje, aby se zabránilo vytržení, je obvykle 1,5× průměr otvoru pro hliníkové slitiny a 1,25× pro ocel, podle norem pro nýtování v letectví (jako jsou MIL-HDBK-5 a EN 9347). Pod těmito prahovými hodnotami pevnost spoje v vytržení klesá nelineárně – snížení vzdálenosti od okraje na polovinu z 1,5D na 0,75D může snížit pevnost proti vytržení až o 65 %, nikoli o 50 %, kvůli účinkům koncentrace napětí na hranici otvoru. Praktická kontrola návrhu porovnává dovolené napětí ložiska s vytržením přípustným pro skutečnou vzdálenost od okraje a dimenzuje spoj na nižší z obou hodnot.

Pro vidlicový čep nýty s plochou hlavou konkrétně geometrie ploché hlavy ovlivňuje rozložení zatížení ložiska po tloušťce plechu. Plochá (zapuštěná) hlava rozděluje zatížení rovnoměrněji po délce rukojeti než vyčnívající hlava v aplikacích, kde je hlava v jedné rovině s povrchem panelu, ale také odstraňuje materiál ze stopky v hloubce zahloubení – snižuje efektivní smykovou plochu na spoji hlavice a stopky. Toto zmenšení smykové plochy musí být zohledněno u jednosmykových spojů, kde se rovina přenosu zatížení shoduje s zónou zahloubení.

Strategie párování materiálů pro nýty v odlišných kovových sestavách

Galvanická koroze mezi nýtem a materiálem příslušného plechu představuje dlouhodobé strukturální riziko, kterému se ve fázi návrhu nevěnuje dostatečná pozornost. Na rozdíl od šroubových spojů nelze nýty periodicky odstraňovat a přetahovat – hromadění produktu koroze na rozhraní nýtu a plechu je trvalé nahromadění, které rozšiřuje otvor nýtu, zavádí tahové napětí v okolním plechu a nakonec způsobuje charakteristické selhání „kouřícího nýtu“ viditelné jako pruhy bílého oxidu vyzařující z otvorů v nýtech v hliníkových konstrukcích. Rozdíl v galvanickém potenciálu mezi nýtem a plechem musí být řízen od počátku, nikoli jako problém údržby.

Následující tabulka shrnuje běžně používané páry materiálů nýt-plech, jejich galvanickou kompatibilitu a doporučené zmírnění tam, kde je párování nutné z mechanických důvodů:

Důležitou nuancí je, že poměr ploch zesiluje galvanické poškození. Malý nýt (anoda) v kontaktu s velkým plechem (katodou) koroduje mnohem rychleji než zpětný chod – malá plocha anody koncentruje korozní proud. To je důvod, proč použití ocelového nýtu v měděném nebo nerezovém plechu je méně škodlivé než obrácené, i když je rozdíl potenciálů stejný. U zakázkových nýtových sestav, kde je párování materiálů diktováno strukturálními požadavky nebo požadavky na vodivost spíše než galvanickými preferencemi, spolupracuje výrobní tým Anzhikou se zákazníky na specifikaci kompatibilních povrchových úprav, které přeruší elektrochemickou cestu, aniž by došlo k ohrožení mechanického rozhraní.

Proměnné procesu studených hlav, které určují integritu hlavy nýtu ve velkoobjemové výrobě

Praskání hlavy nýtu, neúplné vytvoření hlavy a chyby soustřednosti mezi hlavou a stopkou jsou tři nejběžnější vady hlavy nýtu při výrobě nýtů a všechny tři mají původ v kontrolovatelných proměnných procesu spíše než v kvalitě materiálu. Pochopení těchto proměnných pomáhá technikům nákupu napsat smysluplná vstupní kontrolní kritéria a vyhodnotit, zda je procesní kapacita dodavatele adekvátní pro danou aplikaci – spíše než se spoléhat pouze na konečné kontroly rozměrů, které zachytí vady až po jejich výrobě.

K praskání hlavy dochází, když je tažnost drátu nedostatečná pro stupeň deformace způsobené hlavičkou. Poměr pěchování – poměr původního průměru drátu k průměru hlavy – určuje, jak velké plastické napětí musí materiál vydržet. U nýtu s plochou hlavou s průměrem hlavy 2,5× průměr dříku přesahuje povrchové pnutí na obvodu hlavy při tváření 150 %. Materiály s nízkými hodnotami redukce plochy (RA) nebo drát, který byl mechanicky zpevněný nesprávným tažením, se nemohou tomuto namáhání vyrovnat bez praskání na obvodu hlavy. Specifikace drátu s minimálním RA 60 % pro mosaz a 65 % pro ocelové nýty je praktickou kontrolou vstupního materiálu, která přímo koreluje s výtěžností hlavičky.

Soustřednost mezi hlavou a stopkou je řízena vyrovnáním matrice a konzistencí podávání drátu. Špatně zarovnaný razník posouvá střed hlavy vzhledem k ose stopky, čímž vzniká excentrická hlava, která při instalaci vytváří nerovnoměrný tlak ložiska na zahloubení. U nýtů s plochou hlavou dokonce excentricita 0,1 mm způsobí, že se hlava v zahloubení kýve spíše než v rovině sedla, přičemž na jedné straně zůstává mezera, která umožňuje třecí pohyb a případnou iniciaci únavové trhliny na hraně zahloubení. Tolerance soustřednosti těsnější než 0,08 mm TIR (celkové házení indikátoru) mezi hlavou a stopkou jsou dosažitelné pomocí moderního zařízení pro studené hlavy, ale vyžadují pravidelné monitorování opotřebení matrice – krok řízení procesu, který společnost Suzhou Anzhikou Hardware Technology Co., Ltd. integruje jako plánovaný interval údržby ve své flotile více než 200 přesných strojů, které podporují certifikaci ISO 2001 sérií, která dodává 500 sérií rozměrů. do 40 zemí světa.

Pro vidlicový čep flat head rivets with cross holes, an additional process variable is the timing and method of cross hole drilling relative to head formation. Drilling after heading allows the cross hole to be positioned relative to the formed head geometry — the correct sequence for applications where head-to-hole axial distance is a functional requirement. Drilling before heading risks distorting the hole geometry during the heading operation if the hole falls within the deformation zone. The deformation boundary — the axial distance from the head face within which material flow occurs during upsetting — is approximately 1.5× to 2× the shank diameter for standard upsetting ratios, and the cross hole must be positioned outside this zone if pre-heading drilling is used.
