Znalosti oboru

Tolerance napříč byty v Šrouby se šestihrannou hlavou a jeho vliv na spolehlivost utahování

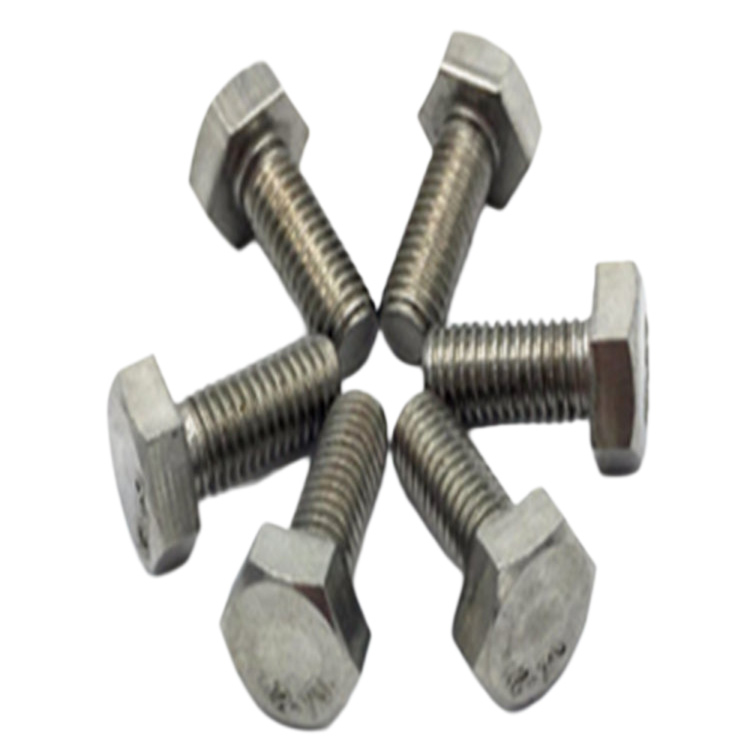

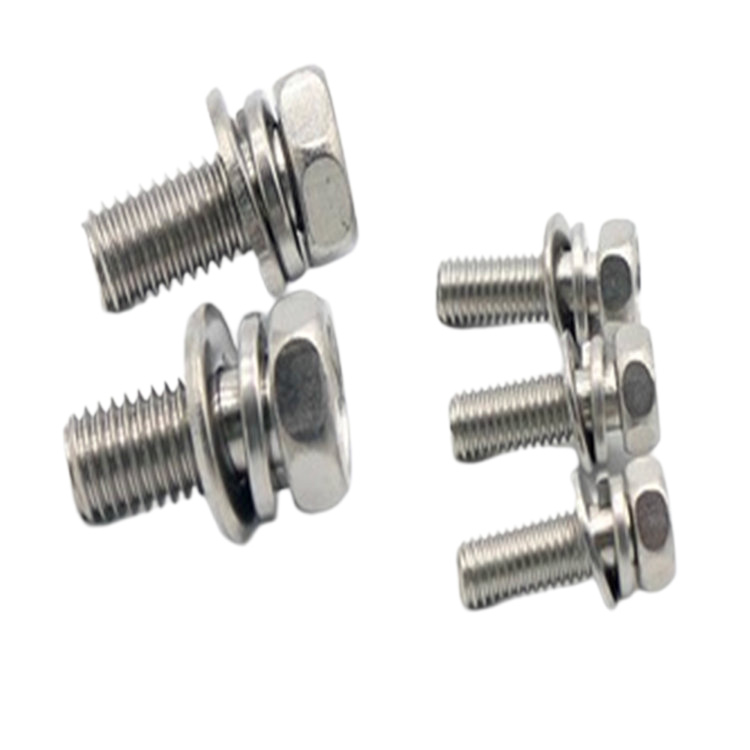

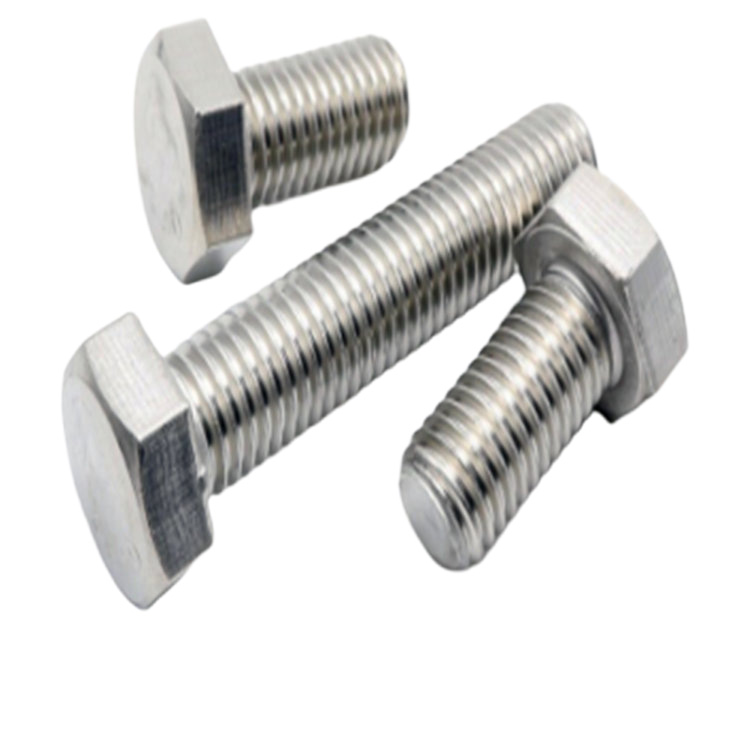

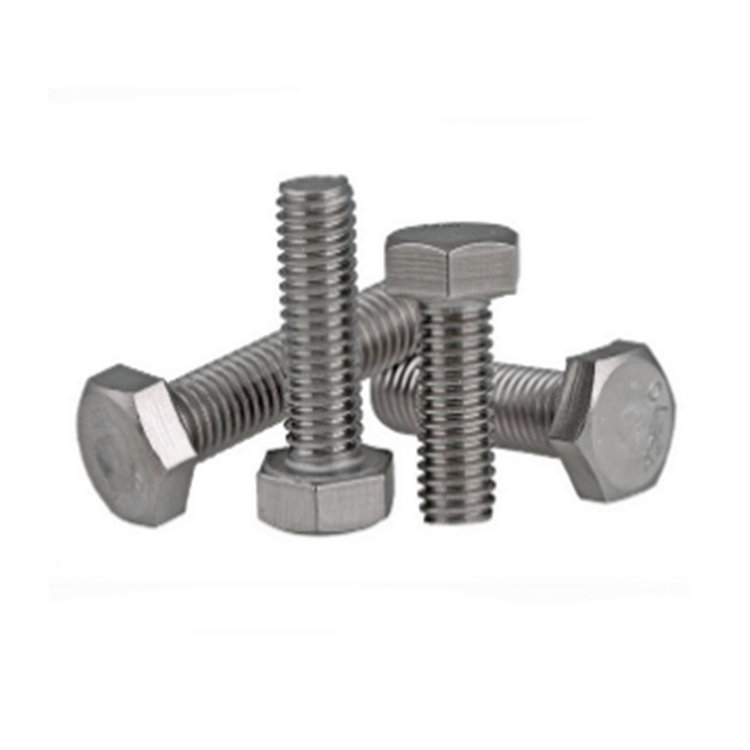

Rozměr příčné plochy (AF) šroubu se šestihrannou hlavou je parametr, který určuje, zda klíč nebo nástrčka správně sedí na hlavě šroubu. I když se to zdá být jednoduché, toleranční okno přiřazené AF – a jak interaguje s výrobními tolerancemi klíčů – má přímý vliv na to, zda je montážní krouticí moment přenášen efektivně nebo zda nástroj klouže, zakulacuje se nebo působí nerovnoměrným zatížením. Podle ISO 4014 a DIN 931 je tolerance AF pro šroub se šestihrannou hlavou v produktové třídě A specifikována jako h15 pro velikosti do M16, což umožňuje významnou zápornou odchylku od jmenovitého. Pro šroub M10 (nominální AF 17 mm) je minimální přípustný AF pod h15 16,73 mm — mezera 0,27 mm vzhledem k nominální hodnotě.

Izolovaně zní 0,27 mm zanedbatelně. V kombinaci se standardním otevřeným klíčem vyrobeným s vlastní tolerancí (typicky 0,19 mm na otvoru čelisti pro 17 mm klíč podle DIN 894) může celková vůle mezi čelistí klíče a plochým šroubem dosáhnout 0,46 mm. Při vysokém točivém momentu umožňuje tato vůle rotační sklon, který soustřeďuje kontaktní napětí na ploché rohy, spíše než aby je rozdělovalo po celé ploché ploše. Výsledkem je zaoblení rohů – nejprve na šroubu, poté na čelisti klíče – a progresivní ztráta záběru, která se obvykle stává nepřijatelnou po 5–15 cyklech s vysokým točivým momentem. Pro aplikace vyžadující opakovanou instalaci a demontáž je konkrétním protiopatřením bez strukturálních postihů zadání užší tolerance AF při nákupu – nebo upgrade na konfiguraci s šestihrannou hlavou (Allen), která zcela eliminuje vůli čelistí.

Společnost Suzhou Anzhikou Hardware Technology Co., Ltd. vyrábí šrouby se šestihrannou hlavou s rozměry napříč ploškami, které jsou dodrženy v zákaznických tolerančních oknech těsnějších, než jsou výchozí standardy ISO, pomocí zařízení pro válcování závitů a CNC zařízení zavedených z Tchaj-wanu a Japonska, které je schopné udržet rozměrovou konzistenci ve velkoobjemových výrobních sériích bez obětování výstupní rychlosti.

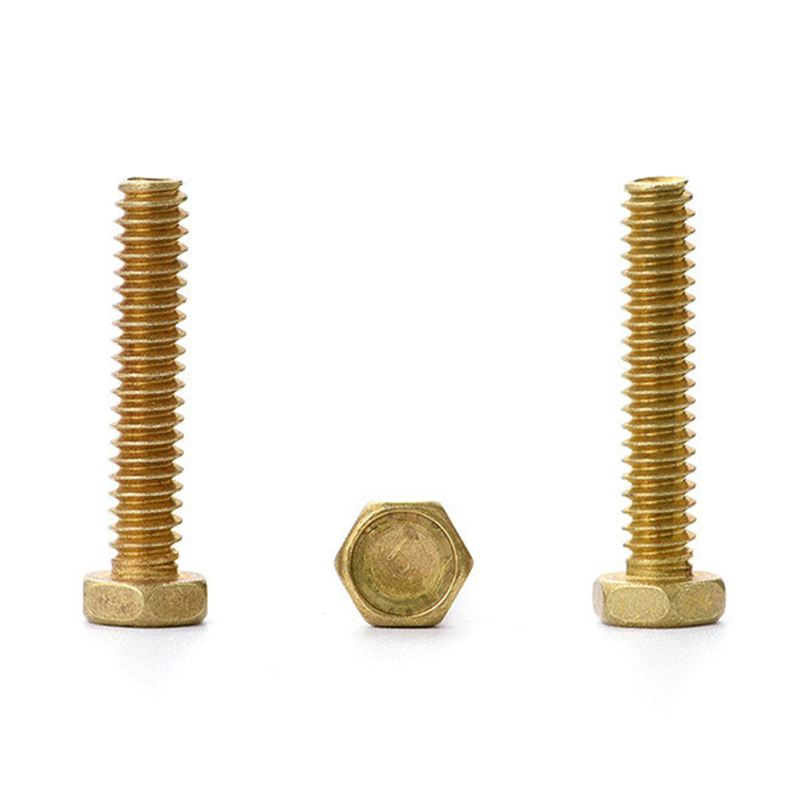

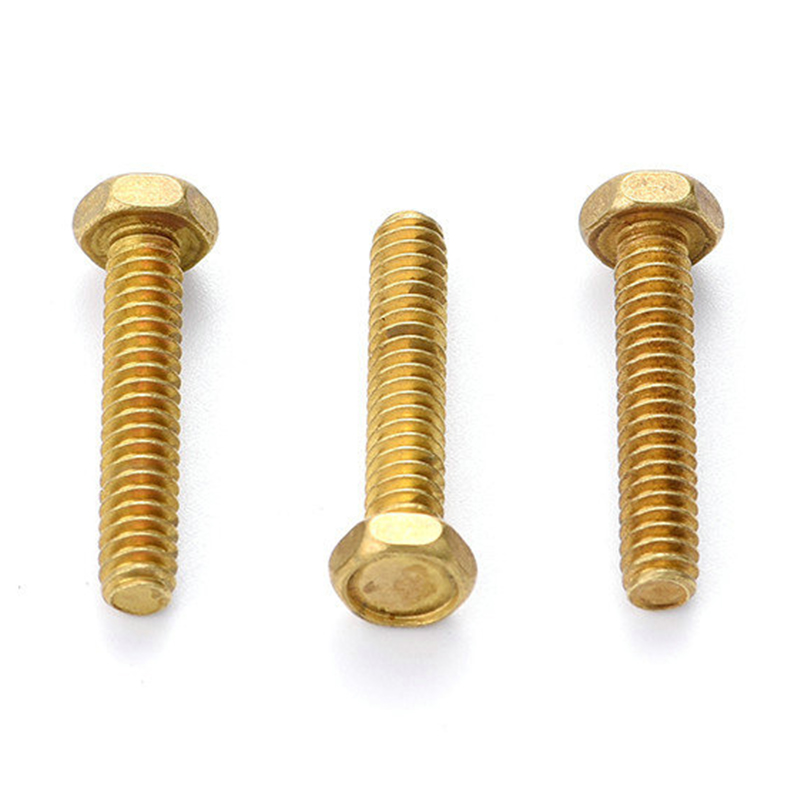

Pevné mosazné šrouby se šestihrannou hlavou v elektrických a uzemňovacích aplikacích — kompromisy mezi vodivostí a pevností

Mosaz je často vybírána pro šrouby se šestihrannou hlavou v elektrických krytech, zemnících přípojnicích a sestavách svorkovnic kvůli své elektrické vodivosti – ale vodivost mosazných slitin se výrazně liší v závislosti na složení a rozdíl je důležitý v aplikacích, kde je kontaktní odpor konstrukčním parametrem. Dvě nejběžnější slitiny mosazi používané při výrobě spojovacích prostředků jsou CuZn39Pb3 (přibližně 15–18 % vodivosti IACS) a CuZn36Pb3 (17–20 % IACS). Pro srovnání, čistá měď je 100% IACS a hliník 6061 je přibližně 40% IACS. Mosazné šrouby proto nenahrazují měď tam, kde je kritický nízký přechodový odpor – jsou strukturálním kompromisem, který poskytuje adekvátní vodivost spolu s mnohem lepší obrobitelností a výkonem při tváření závitů než čistá měď.

V zemnících aplikacích často není kritičtějším faktorem objemová vodivost, ale odpor rozhraní na čele ložiska šroubu a záběru závitu. Oxidové vrstvy na mosazných površích – které se vytvoří během několika hodin po vystavení vzduchu – zvyšují kontaktní odpor řádově ve srovnání s čerstvě opracovanými povrchy. Udržení nízkého kontaktního odporu vyžaduje buď povrchovou úpravu, která zabraňuje oxidaci (stříbření pro vysoce výkonné uzemnění, niklování pro všeobecné použití), nebo konstrukci spoje, která zajišťuje dostatečný kontaktní tlak pro mechanické proražení vrstvy oxidu. Hodnoty krouticího momentu vypočítané čistě pro konstrukční upnutí jsou často nedostatečné k dosažení tohoto přemístění oxidů – normy pro návrh uzemňovacích spojů, jako jsou IEEE 837 a IEC 61439, to řeší samostatnými požadavky na krouticí moment a přítlak, které překračují typické specifikace konstrukčních upevňovacích prvků.

Pevné mosazné šrouby se šestihrannou hlavou také vykazují jev známý jako korozní praskání pod napětím (SCC) v přítomnosti atmosfér obsahujících amoniak – zemědělská zařízení, chladicí zařízení a některá prostředí pro úpravu vody. Zvláště citlivé jsou slitiny mosazi s vysokým obsahem zinku (nad 15 % Zn). Tam, kde existuje riziko SCC, specifikace mosazi s nižším obsahem zinku (CuZn10 nebo CuZn15) nebo přechod na slitinu křemíkového bronzu poskytuje podstatně lepší odolnost SCC s pouze mírným snížením obrobitelnosti. Inženýrský tým Anzhikou vyhodnocuje provozní prostředí zákazníků jako součást procesu výběru materiálu pro zakázkové objednávky spojovacího materiálu a proaktivně označuje riziko SCC před zahájením výroby.

Výpočet délky záběru závitu pro šrouby se šestihrannou hlavou v neocelových spojovacích materiálech

Základní pravidlo, že „závit závitu by se měl rovnat průměru jednoho šroubu“, pochází z konstrukce spoje ocel do oceli a nelze jej bezpečně přenést na sestavy, kde je závitový otvor v hliníku, zinkovém odlitku, mosazi nebo technických plastech. Tyto materiály mají výrazně nižší pevnost závitu ve smyku než ocel, což znamená, že při stejném axiálním zatížení šroubu se protilehlé závity svlékají dříve, než samotný šroub selže. Minimální délka záběru, aby se zabránilo stržení závitu, se musí přepočítat pro skutečný závitovaný materiál a požadovaná délka je často 1,5× až 3× průměr šroubu v závislosti na dvojici materiálů.

Rozhodující porovnání režimu selhání pro šroubové spoje se šestihrannou hlavou ve smíšených materiálech je následující:

Jeden praktický důsledek: masivní mosazné šrouby se šestihrannou hlavou zašroubované do mosazného pouzdra jsou ve skutečnosti dobře sladěným materiálem – šroub a protilehlé závity mají téměř identickou pevnost ve smyku, díky čemuž je předpověď režimu selhání spoje jednoduchá a odírání závitu je méně pravděpodobné než u kombinací různých kovů. To je významná výhoda u přesných krytů nástrojů, těles ventilů a sanitárních armatur, kde jsou běžné spoje mosaz na mosaz a očekává se dlouhá životnost mezi cykly demontáže.

Označení třídy vlastností na šroubech se šestihrannou hlavou a co vám neřeknou o únavovém životě

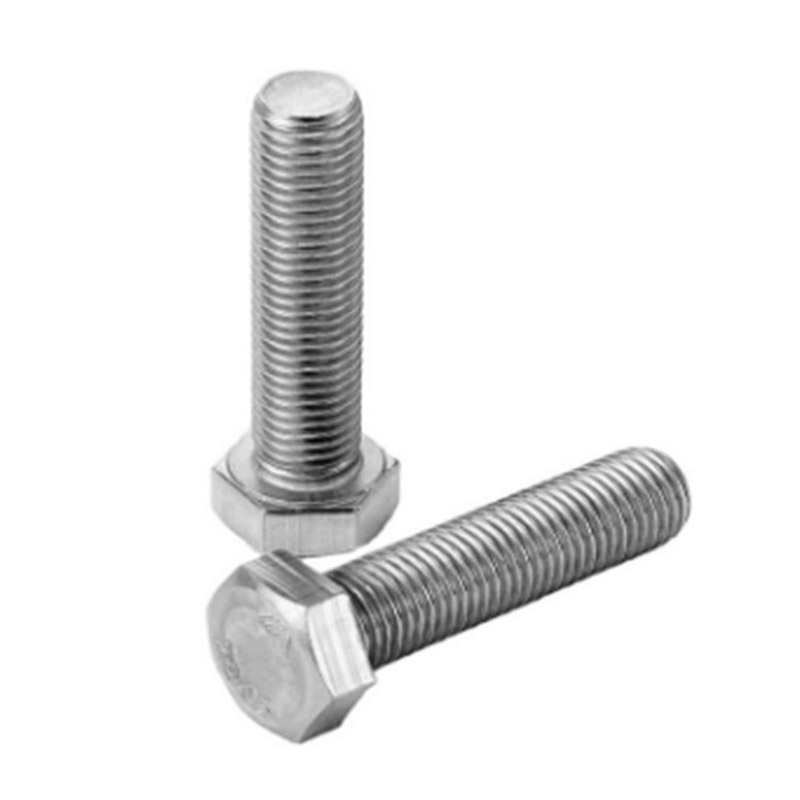

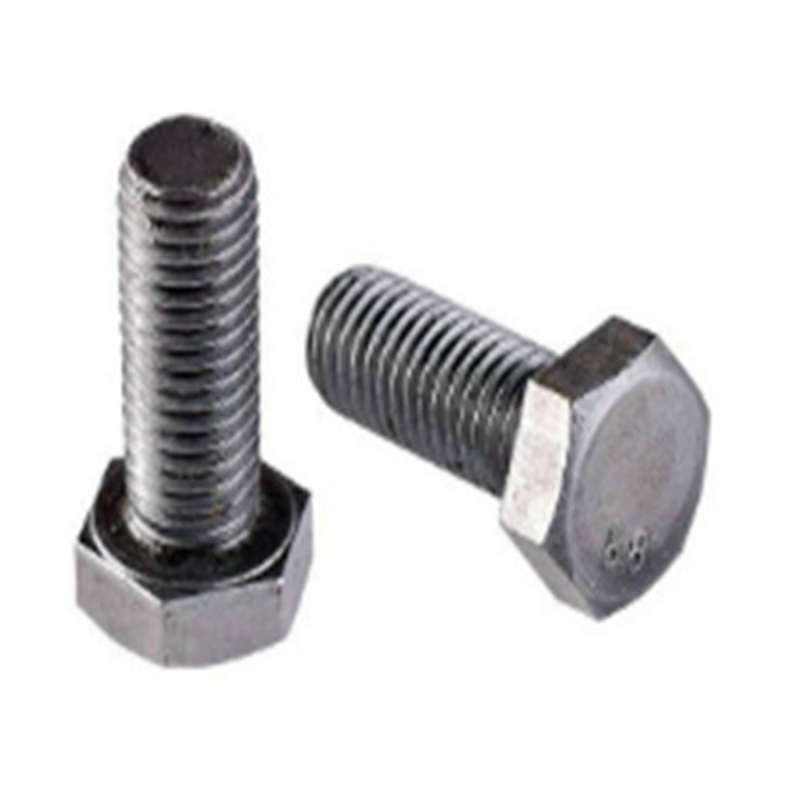

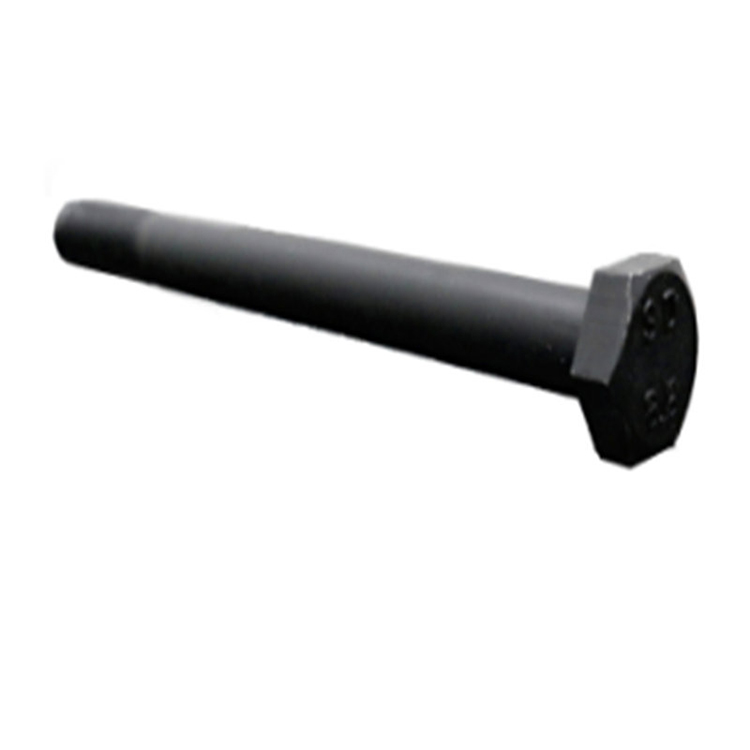

Označení třídy vlastností ISO 898-1 — 8.8, 10.9, 12.9 vyražené na šestihranné hlavě — sděluje minimální pevnost v tahu a mez kluzu spojovacího prvku, které jsou dostatečné pro výpočty statického zatížení. Co tato označení nesdělují, je únavová pevnost, citlivost na vrub nebo výkon při cyklickém zatěžování – tři vlastnosti, které určují, zda šroub se šestihrannou hlavou vydrží vibrující sestavu po dobu životnosti milionů zátěžových cyklů. Šroub třídy vlastnosti 8.8 od dvou různých výrobců, oba splňující minimální požadavky na tah, se může lišit v mezích únavové únosnosti o 30–40 % v závislosti na poloměru kořene závitu, povrchové úpravě na výběhu závitu a stavu zbytkového napětí z procesu válcování.

Válcování závitů, na rozdíl od řezání závitů, je klíčovou proměnnou procesu, která nejvýrazněji ovlivňuje výkonnost při únavě. Válcování vyvolává tlakové zbytkové napětí v patě závitu – oblast nejvyšší koncentrace napětí v axiálně zatíženém šroubu – které přímo působí proti namáhání tahovou únavou a zvyšuje efektivní mez únosnosti. V publikovaných studiích bylo prokázáno, že válcované závity na šroubech třídy pevnosti 8,8 překračují únavovou životnost šroubů s řezným závitem stejné třídy vlastností 2× až 4× při stejných podmínkách zatížení. To je důvod, proč specifikace „závitů válcovaných po tepelném zpracování“ (spíše než dříve) v aplikacích s kritickou únavou přidává měřitelnou bezpečnostní rezervu nad rámec toho, co přináší samotné označení třídy vlastností.

U masivních mosazných šroubů se šestihrannou hlavou je únavový design navíc komplikován nižším únavovým poměrem mosazi (mez odolnosti vůči pevnosti v tahu) ve srovnání s ocelí – typicky 0,25–0,30 pro mosaz oproti 0,40–0,50 pro středně uhlíkovou ocel. To znamená, že mosazný šroub pracující při 40 % své pevnosti v tahu při cyklickém zatěžování může být stále v režimu kritickém z hlediska únavy, zatímco ocelový šroub se stejným podílem napětí by byl bezpečně pod svým limitem odolnosti. Suzhou Anzhikou Hardware Technology Co., Ltd. používá zařízení pro válcování závitů jako součást svého standardního výrobního procesu pro ocelové i mosazné šrouby se šestihrannou hlavou, což zajišťuje, že přínos zbytkového napětí v tlaku je trvale přítomen bez ohledu na velikost šarže – procesní schopnost přímo podporuje zákazníky navrhující služby kritické z hlediska únavy na exportním trhu ve 40 zemích.
