Systémy pohonu se šroubovým klíčem a geometrie vybrání
Rozhraní mezi a Šroubový klíč a vybrání hlavy šroubu určuje účinnost přenosu točivého momentu a spolehlivost montáže. Různé systémy pohonu nabízejí různé stupně kontaktní plochy, což má přímý vliv na to, kolik krouticího momentu lze použít, než dojde k vysunutí. Pochopení těchto geometrických rozdílů pomáhá kupujícím specifikovat šrouby, které odpovídají jejich stávajícímu inventáři nástrojů.
V Anzhikou vyrábíme zápichy s tolerancemi, které vyhovují standardním rozměrům šroubových klíčů a zároveň minimalizují axiální vůli. Naše procesy vrtání za studena a CNC procesy zajišťují konzistentní hloubku zahloubení a úhly stěny napříč šaržemi, což je rozhodující, když se vaše montážní linka spoléhá na automatické nebo manuální zapojení klíčů.
Porovnání běžných systémů šroubového pohonu a jejich momentových charakteristik | Typ pohonu | Klíčový profil | Kapacita točivého momentu | Typická aplikace |
| Hex zásuvka | 6-ti stranný klíč | Vysoká | Strojírenství, automobilový průmysl |
| Torx | 6-laločný klíč | Velmi vysoká | Elektronika, letectví a kosmonautika |
| Robertson | Čtvercový klíč | Mírný | Stavebnictví, zpracování dřeva |
| Tri-Wing | 3-laločný klíč | Nízká až střední | Spotřební elektronika |
Při specifikaci šroubů pro projekty, kde nelze vyjednávat o kompatibilitě nástroje, ověřte, zda váš dodavatel dokáže zachovat rozměrovou stabilitu vybrání. Zařízení Anzhikou o rozloze 2 000 metrů čtverečních používá přesné tvářecí nástroje, které řídí geometrii vybrání v rozmezí ±0,02 mm , zajišťující spolehlivé uchycení šroubového klíče i na mikrospojkách až do M1.0.
Tolerance lícování mezi šrouby a přesnými vybráními
Volný střih mezi Šroubový klíč a zahloubení pro šrouby způsobuje radiální vůli, která soustřeďuje napětí na rohové body spíše než rozděluje zatížení přes boky. To vede k zaoblení, odizolování hlav a nečistotám cizích předmětů v citlivých sestavách. Naopak příliš těsné uložení ztěžuje ruční vkládání a prodlužuje dobu cyklu v produkčním prostředí.
Optimální rozsahy vůle pro ruční montáž
U nástrčných šestihranných pohonů je ideální průměrová vůle mezi perem a stěnou vybrání typicky mezi 0,05 mm a 0,10 mm pro ruční nástroje. Sestava s posilovačem může tolerovat mírně těsnější uložení, protože zarovnání vložení je konzistentnější. Torx systémy obecně pracují s menší vůlí díky své laločnaté geometrii, která zajišťuje samostředící chování.
Měření soustřednosti a hloubky vybrání
Hloubka vybrání musí překročit minimální délku záběru šroubového klíče alespoň o 0,3 mm, aby byl zajištěn plný přenos točivého momentu bez vypadnutí. Soustřednost mezi osou vybrání a osou dříku šroubu by měla být řízena v rozmezí 0,05 mm TIR (Total Indicator Reading), aby se zabránilo kolísání během vysokorychlostního řízení. V Suzhou Anzhikou naše stanice průběžné kontroly ověřují tyto parametry u každé výrobní šarže pomocí optických komparátorů a hloubkoměrů.
- Radiální vůle pod 0,03 mm riskuje zaseknutí klíče v zapuštěných hlavách
- Radiální vůle nad 0,15 mm výrazně zvyšuje pravděpodobnost vyklouznutí
- Kolísání hloubky zahloubení nad ±0,1 mm může způsobit nekonzistentní hodnoty točivého momentu
Tvrdost materiálu a odolnost šroubových klíčů proti opotřebení
Šroubový klíč se obvykle vyrábí z chrom-vanadiové oceli (Cr-V) nebo chrommolybdenové oceli (Cr-Mo), s hodnotami tvrdosti v rozmezí od HRC 52 do HRC 60 po tepelném zpracování. Rozdíl tvrdosti mezi klíčem a hlavou šroubu je záměrný: klíč by měl být tvrdší než šroub, aby se zabránilo deformaci nástroje, ale ne tak tvrdý, aby při zatížení nárazem zkřehl a zlomil se.
Běžné druhy šroubových klíčů a jejich mechanické vlastnosti | Stupeň materiálu | Tvrdost (HRC) | Pevnost v tahu (MPa) | Nejlepší případ použití |
| Nástrojová ocel S2 | 58–62 | ≥1 960 | Vysoká-torque industrial |
| Cr-V ocel | 52–58 | ≥1 720 | Obecná údržba |
| Cr-Mo ocel | 54–60 | ≥1 800 | Opravy automobilů |
| Nerezová ocel | ≤45 | ≥650 | Prostředí citlivá na korozi |
Povrchové úpravy, jako je černění, niklování nebo fosfátování, zlepšují odolnost proti korozi, ale přidávají zanedbatelnou tloušťku. Opotřebený šroubový klíč se zaoblenými hranami může poškodit přesné hlavy šroubů, které jsou výrazně dražší než samotný nástroj , takže stanovení harmonogramu výměny nástroje založeného na počtu cyklů spíše než na vizuální kontrole je nákladově efektivní praxí.
Výběr konfigurací šroubových klíčů pro stísněné prostory
Ne všechna montážní prostředí umožňují přímý přístup k upevňovacímu prvku. Když jsou šrouby zapuštěny v dutinách, umístěny blízko překážek nebo zarovnány pod úhly, fyzický profil šroubového klíče se stává stejně důležitým jako jeho velikost pohonu. Volba špatné konfigurace může proměnit jednoduchou operaci upevnění v časově náročnou přepracovací úlohu.
Kulový konec versus standardní profily
Šroubové klíče s kulovým koncem umožňují úhlový vstup do přibližně 25 stupňů od osy šroubu, což je neocenitelné, když je zablokován vertikální přístup. Snížená kontaktní plocha na rozhraní kuličky však snižuje maximální kapacitu točivého momentu zhruba o 15–20 procent ve srovnání se standardním klíčem s rovnou stopkou. Pro konečné utažení nebo spoje s kritickým kroutícím momentem vždy dokončete pomocí standardního koncového klíče, abyste dosáhli úplného bočního kontaktu.
Úvahy o geometrii a dosahu

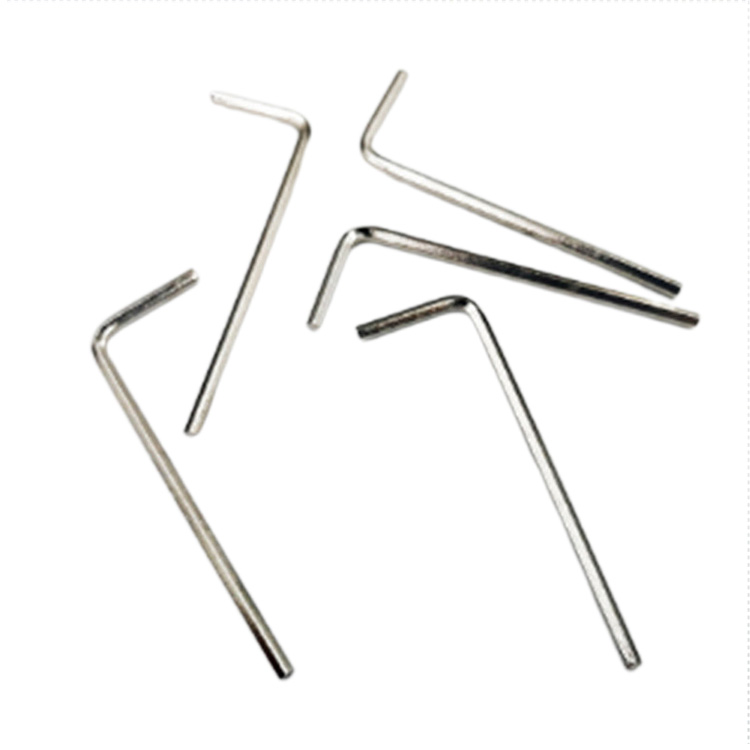

Klávesy ve tvaru písmene L nabízejí nejlepší poměr pákového efektu k ceně pro ruční montáž, zatímco varianty s rukojetí ve tvaru T distribuují tlak dlaně rovnoměrněji při delším používání. Skládací sady šestihranných klíčů snižují nosnou hmotnost techniků v terénu, ale zavádějí společnou vůli, která může snížit přesnost. U miniaturních upevňovacích prvků v montáži elektroniky poskytují přesné L-klíče s lisovanými úchyty hmatovou zpětnou vazbu nezbytnou k tomu, aby nedocházelo k nadměrnému utahování malých šroubů M1.2–M2.0.
- Před výběrem šířky rukojeti klíče změřte minimální průměr vůle kolem hlavy šroubu
- Ověřte, že délka klíče umožňuje alespoň jedno úplné otočení bez rušení rukojetí
- U automatických ovladačů ověřte, že průměr stopky klíče odpovídá specifikaci kleštiny nástroje
V Anzhikou využíváme dvě desetiletí zkušeností s nestandardním přizpůsobením šroubů, abychom konzultovali s klienty návrh zahloubení a zajistili kompatibilitu s jejich konkrétním inventářem šroubových klíčů. Ať už vaše sestava vyžaduje standardní šestihranné disky nebo specializované bezpečnostní vzory, optimalizujeme geometrii hlavy, aby vaše nástroje fungovaly tak, jak mají.
