Znalosti oboru

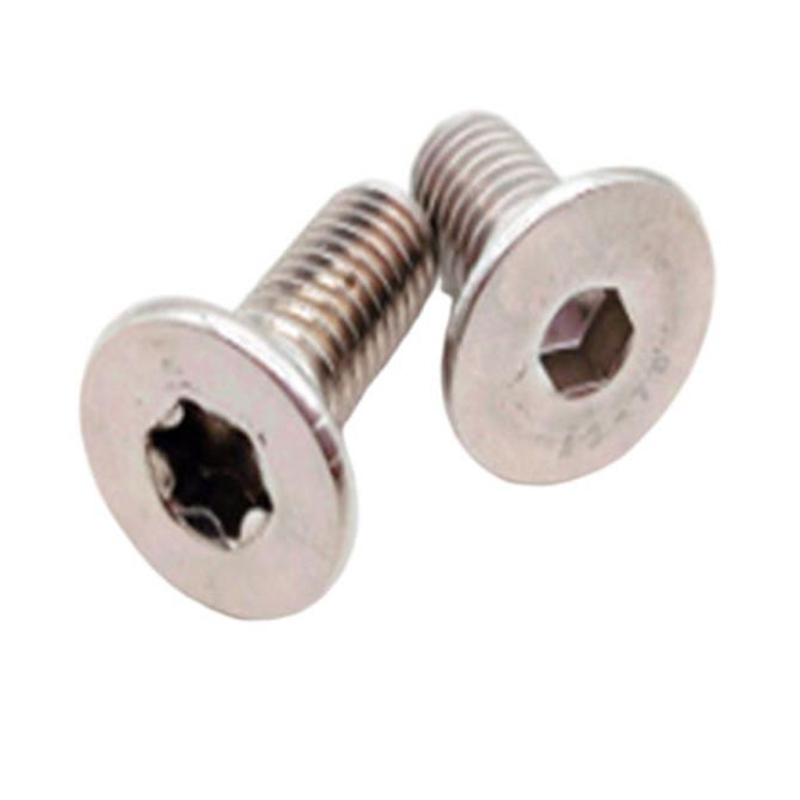

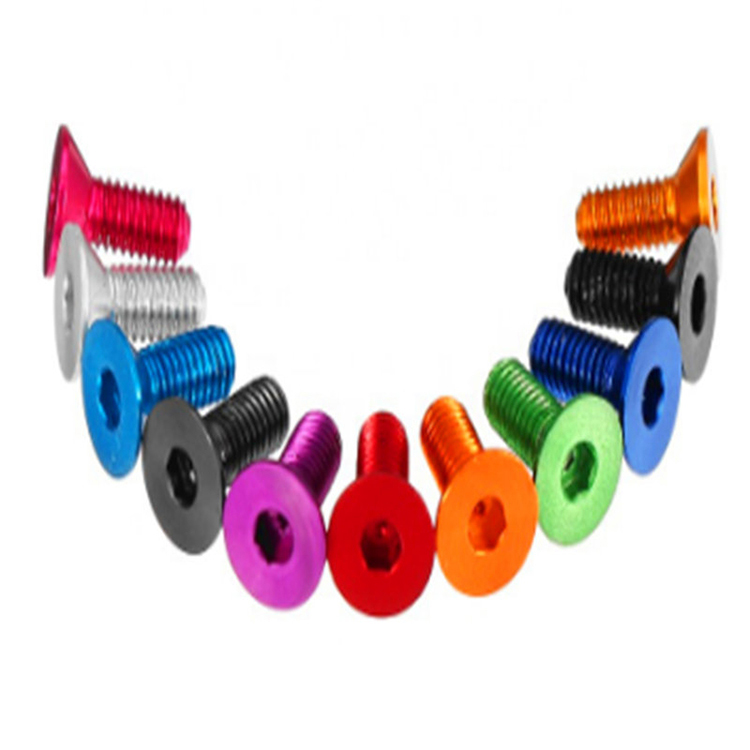

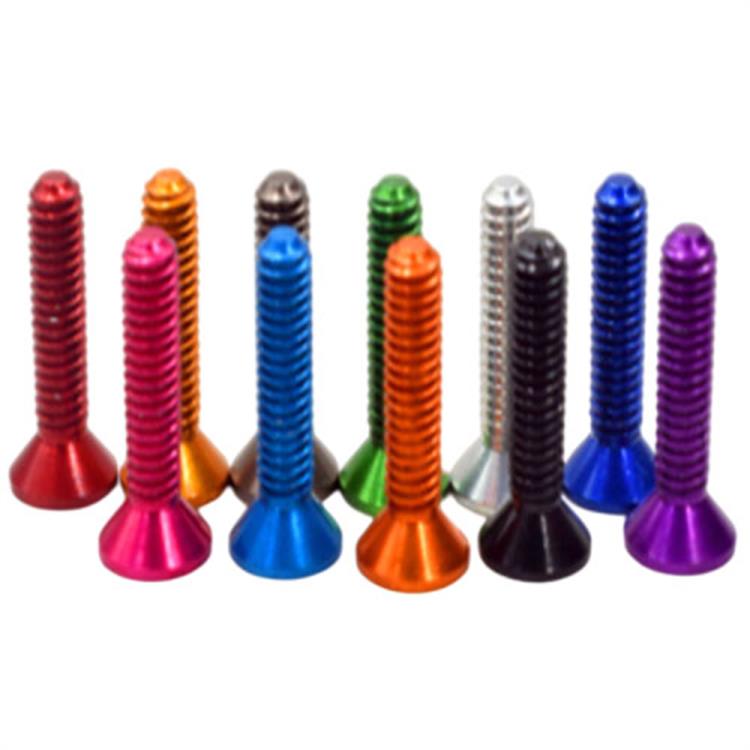

Šrouby se zapuštěnou hlavou: Tolerance úhlu zahloubení a integrita sezení

Úhel zahloubení 90 stupňů určený pro metrický šrouby s vnitřním šestihranem se zápustnou hlavou toleruje výrobní odchylku ±1 stupeň podle ISO 10642, přesto toto úzké pásmo určuje, zda hlava šroubu lícuje, vyčnívá nad povrch nebo klesá pod něj. Suzhou Anzhikou Hardware Technology Co., Ltd. ovládá úhel spodní strany hlavy u svých šroubů s vnitřním šestihranem se zápustnou hlavou na ±0,5 stupně pomocí CNC obráběných hlavových zápustek, přičemž uznává, že 1,5-stupňový nesoulad mezi hlavou šroubu a zapuštěným otvorem vytváří obvodový liniový kontakt spíše než zamýšlený povrchový kontakt. Tento liniový kontakt soustřeďuje upínací zatížení do úzkého pásu, který plasticky deformuje hliníkové dosedací plochy při krouticích momentech o 30 % nižších než jmenovitá hodnota usazení, což vede k trvalému uvolnění po prvním tepelném cyklu.

Pro hliníkové sestavy, kde je zapuštěný otvor spíše obroben než lisován, doporučuje tým inženýrů Anzhikou Hardware složený z 10 techniků s 20letými zkušenostmi v oboru specifikovat 92stupňové zahloubení na hlavě šroubu, když je spojovacím materiálem hliník 6061-T6. Mírně tupý úhel kompenzuje elastické zotavení v hliníku po obrábění a zajišťuje, že šroub přitáhne hlavu do úplného kontaktu s točivým momentem. Tato geometrická kompenzace je zvláště kritická pro letecké interiérové ​​panely a karoserie závodních vozidel, kde jsou rovné povrchy povinné z aerodynamických a estetických důvodů. Zařízení společnosti pro vrtání za studena z Tchaj-wanu a Japonska dosahuje tohoto řízení úhlu pomocí servoelektrického polohování razníku s opakovatelností 0,01 mm, monitorovaného v reálném čase optickými senzory integrovanými do výrobní linky více než 200 strojů.

Kompromisy výšky hlavy a hloubky zahloubení u nízkoprofilových návrhů

Údaje o ztrátě krouticího momentu ukazují, že menší šrouby s vnitřním šestihranem se zápustnou hlavou jsou neúměrně ovlivněny snížením hloubky zapuštění. Certifikovaný systém kvality společnosti Anzhikou Hardware ISO9001:2015 prosazuje 100% kontrolu hloubky zapuštění u velikostí M3 a menších pomocí konfokálního laserového měření, vyřazování šroubů tam, kde dno šestihranné objímky spadá do 0,2 mm od spodní strany hlavy. Tím se zabrání poruchám vysunutí, ke kterým dochází, když se imbusový klíč dotkne spodní části objímky před přenosem plného točivého momentu.

Výroba hliníkových šroubů: Cold Heading 6061-T6 vs. 7075-T6

Hliníkové šrouby nabízejí hustotu 2,70 g/cm³ – třetinovou hustotu než ocel – ale výběr slitiny určuje, zda lze spojovací prvek vůbec natočit za studena. Suzhou Anzhikou Hardware Technology Co., Ltd. vyrábí hliníkové šrouby primárně z 6061-T6 a 7075-T6, přičemž teplota T6 indikuje tepelné zpracování roztokem, po kterém následuje umělé stárnutí. Slitina 6061 obsahující 0,8 % hořčíku a 0,4 % křemíku tvoří během stárnutí sraženiny Mg2Si, které zpevňují matrici při zachování dostatečné tažnosti pro poměry výšky hlavy za studena až do 0,75 násobku průměru stopky. Naproti tomu 7075-T6 s obsahem 5,6 % zinku a 2,5 % hořčíku dosahuje pevnosti v tahu 570 MPa – o 40 % vyšší než 6061-T6 – ale jeho omezená tažnost omezuje poměr hlavičky za studena k výšce hlavy pod 0,55 bez mezilehlého žíhání.

Zařízení Anzhikou Hardware o rozloze 2 000 metrů čtverečních řeší toto omezení prostřednictvím dvoufázového procesu hlavičkování šroubů 7075-T6. První stupeň tvoří hlavu při 250 °C, využívá snížené tokové napětí hliníku při zvýšené teplotě, přičemž zůstává pod teplotou stárnutí, která by převyšovala temperaci T6. Druhá fáze, při teplotě okolí, za studena upraví hlavu na konečné rozměry a povrch zpevní, aby se zlepšila odolnost proti opotřebení. Tento hybridní přístup, vyvinutý během 20 let zkušeností s průmyslovou výrobou, vyrábí šrouby s vnitřním šestihranem se zápustnou hlavou 7075-T6 s tvrdostí hlavy 95 HRB – dostačující k tomu, aby se zabránilo zaoblení vnitřního šestihranu při standardním utahovacím momentu – při zachování houževnatosti jádra, která odolává lomu ve smyku v konstrukčních spojích.

Matice pro výběr slitiny pro aplikace s hliníkovými šrouby

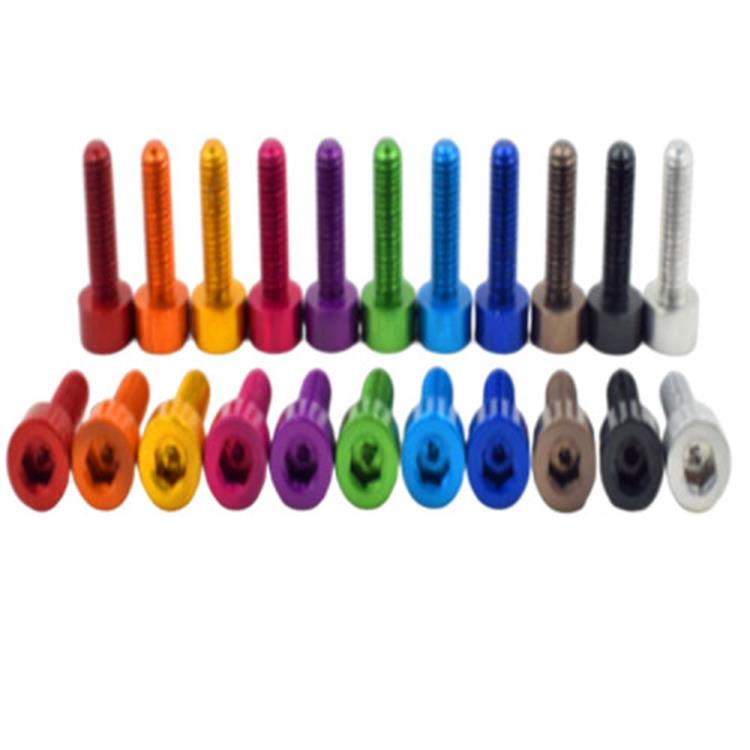

• 6061-T6 pro běžná pouzdra strojů a elektroniky: Vyvážený poměr pevnosti a tvárnosti umožňuje složité geometrie hlavy včetně hlubokých šestihranných objímek a rýhovaných povrchů ložisek. Zařízení pro válcování závitů společnosti Anzhikou Hardware generuje strojní závity na šroubech 6061-T6 s povrchovou úpravou Ra 0,8 μm, čímž se snižuje tření při montáži do hliníkových odlitků nebo výlisků.
• 7075-T6 pro letectví a kosmonautiku a vysoce výkonné sportovní vybavení: Vynikající pevnost umožňuje šrouby s menším průměrem v aplikacích s kritickou hmotností, jako jsou šrouby se zápustnou hlavou M4 s vnitřním šestihranem nahrazující ekvivalenty oceli M5 v komponentech jízdních kol. CNC zařízení společnosti dokáže obrábět 7075-T6 v úzkých tolerancích (±0,02 mm) pro šrouby s osazením a stupňovité dříkové konstrukce, kterých nelze dosáhnout samotným studeným vrtáním.
• 2024-T4 pro šrouby nýtového typu v leteckých aplikacích: Vysoký obsah mědi (4,4 %) této slitiny poskytuje výjimečnou pevnost ve smyku, ale nízkou odolnost proti korozi. Anzhikou Hardware aplikuje konverzní nátěry Alodine 1200 na šrouby 2024-T4, čímž vytváří zlatou chromátovou vrstvu, která prodlužuje odolnost proti solné mlze z 24 hodin (holé) na 336 hodin při zachování elektrické vodivosti pro ochranu před úderem blesku.

Prevence zadření a zadření u závitových spojů hliník-hliník

Když se hliníkový šroub zašroubuje do hliníkové matice nebo závitového otvoru, nepřítomnost rozdílu tvrdosti mezi protilehlými povrchy vytváří ideální podmínky pro opotřebení lepidla. Film oxidu hlinitého (Al₂O3, tloušťka 2 až 5 nanometrů), který normálně chrání kovové lomy při kontaktním tlaku na bok závitu a odhaluje holý hliník, který se za studena svařuje přes rozhraní. Společnost Suzhou Anzhikou Hardware Technology Co., Ltd. kvantifikovala toto chování prostřednictvím testování točivého momentu: nemazané hliníkové šrouby M5 dosahují utahovacího momentu při uchycení při 60 % jejich momentu kluzu, což znamená, že šroub utažený na své plné jmenovité upínací zatížení již překročil práh zadření.

Povrchové úpravy hliníkových šroubů proti oděru

Pro aplikace elektrického uzemnění, kde jsou izolační vlastnosti tvrdého eloxu nepřijatelné, doporučuje Anzhikou Hardware hliníkové šrouby se zápustnou hlavou s vnitřním šestihranem Dacromet. Zinko-hliníková vločková matrice poskytuje obětovanou ochranu proti korozi, zatímco vložené částice maziva snižují koeficient tření závitu z 0,45 (suchý hliník) na 0,18. To umožňuje aplikaci plného točivého momentu bez rizika zadření při zachování vodivosti spoje pod 1 miliohm. Výrobní linka společnosti proti ztrátě může nanášet Dacromet na miniaturní hliníkové šrouby až do průměru 0,6 mm pomocí odstředivého válcového zpracování, které zabraňuje usazování dílů a zajišťuje rovnoměrnost povlaku na bocích závitu.

Řízení tepelné roztažnosti v sestavách ze smíšených materiálů s hliníkovými šrouby

Koeficient tepelné roztažnosti hliníku (23,6 × 10⁻⁶/°C) převyšuje koeficient oceli (11,7 × 10⁻⁶/°C) dvojnásobně, což vytváří rozdílná dilatační napětí, když hliníkové šrouby zajišťují ocelové nebo litinové součásti přes teplotní výkyvy. Suzhou Anzhikou Hardware Technology Co., Ltd. se s tímto problémem často setkává v automobilových a průmyslových aplikacích, kde jsou hliníkové šrouby voleny pro snížení hmotnosti, ale musí udržovat upínací sílu od -40 °C v zimním provozu do 150 °C pod kapotou. Rozdílná roztažnost způsobuje, že se hliníkový šroub protáhne o 0,012 mm více než ekvivalent oceli na 10 mm délky záběru při nárůstu teploty o 100 °C, což účinně snižuje upínací zatížení o 15 až 20 %, pokud je spoj tuhý.

Strategie kompenzačního návrhu pro teplotně cyklované hliníkové spoje

Inženýrský tým Anzhikou Hardware řeší tento problém prostřednictvím společného návrhu shody spíše než prostým akceptováním ztráty sevřením. Pro hliníkové šrouby s vnitřním šestihranem se zápustnou hlavou v ocelových přírubách společnost doporučuje specifikovat redukovaný průměr dříku – obvykle 0,9násobek menšího průměru závitu – mezi hlavou a prvním závitem v záběru. Tato zmenšená část působí jako elastický prvek, který se natahuje, aby se přizpůsobil teplotnímu rozdílu při zachování minimálního upínacího zatížení. CNC zařízení v zařízení o rozloze 2000 metrů čtverečních obrábí tyto redukované stopky s povrchovou úpravou Ra 0,4 μm, aby se zabránilo iniciaci únavové trhliny při přechodu průměru.

• Stohy podložek Belleville pod zapuštěnou hlavou poskytují alternativní mechanismus poddajnosti. Jediná podložka Belleville velikosti M5 s kapacitou průhybu 0,3 mm absorbuje rozdíl tepelné roztažnosti pro záběrové délky až 15 mm. Anzhikou Hardware nabízí šrouby s vnitřním šestihranem se zápustnou hlavou s předem smontovanými kuželovými pružnými podložkami prostřednictvím své nestandardní služby přizpůsobení šroubů, což eliminuje problémy s manipulací při instalaci samostatné podložky na automatizovaných montážních linkách.
• Pro spoje, kde je vyžadována jak údržba upínání, tak elektrická kontinuita, společnost specifikuje hliníkové šrouby s postříbřenými dosedacími plochami. Stříbrná vrstva (tloušťka 2 až 3 mikrony) udržuje kontaktní odpor pod 0,5 miliohm napříč tepelnými cykly tím, že zabraňuje usazování oxidu hlinitého na rozhraní šroubu a hlavy. Tento přístup je standardní pro připojení přípojnic v bateriových sadách elektrických vozidel, kde Anzhikou Hardware vyváží evropským a severoamerickým dodavatelům automobilového průmyslu.

20 let zkušeností společnosti s nestandardním přizpůsobením šroubů zahrnuje analýzu konečných prvků účinků tepelné roztažnosti pro geometrie spojů specifické pro zákazníka. Tato prediktivní schopnost podporovaná kompletní řadou testovacích zařízení v zařízení umožňuje společnosti Anzhikou Hardware doporučit specifikace šroubů, které udržují upínací sílu v celém rozsahu provozních teplot, spíše než se spoléhat na empirické bezpečnostní faktory.

Korozní chování hliníkových šroubů v galvanických párech

Pozice hliníku jako nejanodičtějšího běžného konstrukčního kovu z něj činí obětní prvek prakticky každého galvanického páru. Když se hliníkový šroub dotýká nerezových, měděných nebo poniklovaných povrchů v přítomnosti elektrolytu, hliník přednostně koroduje, aby chránil katodový materiál. Suzhou Anzhikou Hardware Technology Co., Ltd. kvantifikuje toto riziko pomocí analýzy galvanických sérií a poskytuje strategie zmírnění šité na míru specifickému odlišnému kovovému páru identifikovanému během procesu přizpůsobení.

Galvanická kompatibilita a strategie ochrany

V námořních prostředích, kde hliníkové šrouby zajišťují nerezový hardware, může hustota galvanického proudu na rozhraní dosáhnout 50 μA/cm² v mořské vodě, což spotřebuje 0,5 mm hliníku za rok. Anzhikou Hardware doporučuje tři úrovně ochrany na základě požadavků na životnost:

• Primární izolace: Nanesením 50mikronové vrstvy tmelu na závity na bázi epoxidu na závity šroubů před instalací vznikne dielektrická bariéra, která eliminuje galvanický kontakt. Výrobní linka společnosti proti ztrátě může předem aplikovat anaerobní tmely na hliníkové šrouby s vnitřním šestihranem se zápustnou hlavou s dobou vytvrzování 10 až 30 minut v závislosti na okolní teplotě.
• Katodická ochrana: Pro trvalé podmořské instalace, specifikace hliníkových šroubů ze slitiny 5052-H32 – která obsahuje 2,5 % hořčíku – posune korozní potenciál o 100 mV záporněji než 6061-T6. Díky tomu je samotný šroub obětní anodou pro celou sestavu, koroduje spíše rovnoměrně než lokálně. Materiálová certifikace Anzhikou Hardware zahrnuje potenciodynamické polarizační křivky, které toto chování ověřují.
• Konstrukční úprava: Přechod z přímého kontaktu na mezilehlé polymerové pouzdro zcela eliminuje galvanický pár. Společnost vyrábí hliníkové šrouby s integrálními polymerovými objímkami nalisovanými na dříku, které udržují upínací sílu a zároveň poskytují 0,5 mm dielektrické oddělení od katodové složky.

Pro 40 zemí a oblastí exportního portfolia Anzhikou Hardware se požadavky na galvanickou kompatibilitu výrazně liší. Trhy Středního východu upřednostňují odolnost proti galvanické korozi způsobené chloridy v pobřežní infrastruktuře, zatímco evropské trhy zdůrazňují povlaky vyhovující RoHS, které se vyhýbají šestimocnému chrómu. Systém jakosti společnosti ISO9001:2015 řídí tyto regionální odchylky prostřednictvím řízené procesní dokumentace a zajišťuje, že hliníkové šrouby dodávané německým automobilovým zákazníkům splňují specifikace VW 60446, zatímco šrouby určené pro stavební projekty SAE splňují požadavky na odolnost BS EN 1999-1-4.

Výroba miniaturních hliníkových šroubů: Hlavice a závity pod M1,5

Výroba hliníkových šroubů pod M1,5 zpochybňuje konvenční moudrost vrtání za studena, protože nízká mez kluzu materiálu způsobuje nadměrné otřesy na dělicích liniích a vysoká tepelná vodivost rychle odvádí deformační teplo, které napomáhá tvarovatelnosti. Suzhou Anzhikou Hardware Technology Co., Ltd. vyrábí miniaturní hliníkové šrouby až do vnějšího průměru 0,6 mm – což odpovídá kapacitě společnosti pro ocel a titan – prostřednictvím procesních úprav vyvinutých speciálně pro metalurgické vlastnosti hliníku.

Procesní parametry pro submilimetrové hliníkové šrouby

Rychlost otáčení u hliníkových šroubů M1.0 je snížena na 80 zdvihů za minutu oproti 150 u ekvivalentních ocelových šroubů, čímž se prodlužuje doba setrvání pod tlakem razníku, aby se kompenzovala citlivost hliníku na rychlost deformace. Zařízení pro studené ražení dovážené z Tchaj-wanu Anzhikou Hardware toho dosahuje prostřednictvím řízení pohonu s proměnnou frekvencí bez mechanických úprav. Vůle od razníku k matrici je utažena na 0,005 mm – polovina ocelového standardu – aby se zabránilo tvorbě hliníkových výronů, které by vyžadovaly sekundární oříznutí a riziko poškození geometrie miniaturního šroubu.

Válcování závitů na submilimetrových hliníkových šroubech vyžaduje matrice s o 30 % větším kořenovým poloměrem než ocelové ekvivalenty. Větší poloměr rozděluje napětí při vytváření závitu na větší objem materiálu a zabraňuje obvodovému praskání, ke kterému dochází, když standardní geometrie matrice stříhá měkký hliník na hřebenu závitu. Zařízení Anzhikou Hardware pro válcování závitů drátu, které je součástí více než 200 sad přesných strojů v závodě, ukládá profily zápustek specifické pro hliník v řídicí jednotce CNC a automaticky vybírá správnou geometrii na základě specifikace slitiny pro výrobní zakázku.

Kontrola kvality těchto miniaturních hliníkových šroubů využívá spíše automatizované optické třídění než ruční měření. Testovací zařízení společnosti zahrnuje systémy počítačového vidění s rozlišením 5 mikronů, které kontrolují 100 % výroby na průměr hlavy, soustřednost stopky, průměr stoupání závitu a přítomnost šestihranné objímky. Vadné díly jsou pneumaticky vyhazovány rychlostí až 600 kusů za minutu, čímž je zachována průchodnost potřebná pro roční výrobní kapacitu 2 000 metrů čtverečních a zároveň je zajištěna dodávka bez závad zákazníkům v odvětvích elektroniky a lékařských zařízení, kde by jediný chybějící závit mohl způsobit selhání montáže.
