Šrouby se šestihrannou hlavou : Průvodce odbornými znalostmi v oboru

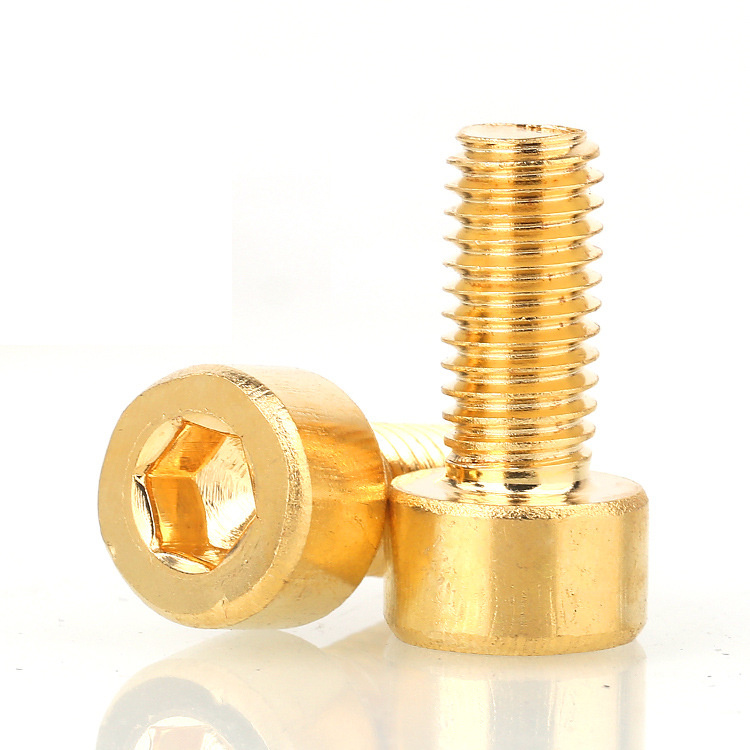

Proč profil hlavice poháru překonává ploché a otočné hlavy v kritických spojích

Geometrie válcové miskovité hlavy šroubu s válcovou hlavou s válcovou hlavou není estetickou volbou – jedná se o funkční design, který poskytuje měřitelně lepší upínací výkon ve srovnání s konfiguracemi s plochou zápustnou nebo válcovou hlavou se stejnou velikostí závitu. Vysoká hlava s rovnými stranami umožňuje výrazně větší průměr dosedací plochy vzhledem k dříku šroubu, což rozděluje upínací sílu na větší plochu čela kloubu a snižuje povrchový tlak pod hlavou. To je důležité u spojů sestavených z měkčích materiálů – hliníkových slitin, technických plastů, hořčíku a kompozitních laminátů – kde by se hlava s menší nosnou plochou vtiskla do povrchu při opakovaných cyklech utahování, čímž by se postupně snižovalo předpětí a způsobovalo by relaxaci kloubu.

Samotná výška hlavy přímo přispívá k torzní tuhosti při montáži. Vysoká hrncová hlava poskytuje větší kontakt s boční stěnou pro nástrčný nástroj, zlepšuje účinnost přenosu točivého momentu a snižuje riziko vybočení, které postihuje mělčí profily hlavy. U přesných sestav, kde je třeba spolehlivě dosáhnout cílového upínacího zatížení pomocí nástrojů s řízeným kroutícím momentem – například v optických přístrojích, polovodičových zařízeních a lékařských zařízeních – důsledné zapojení šroubu s válcovou hlavou snižuje rozptyl mezi kroutícím momentem a předpětím ve srovnání s alternativami, což inženýrům poskytuje přesnější kontrolu nad chováním spoje v rámci výrobní šarže.

Normy velikosti šestihranných patic a důsledky nevyhovujících klíčů

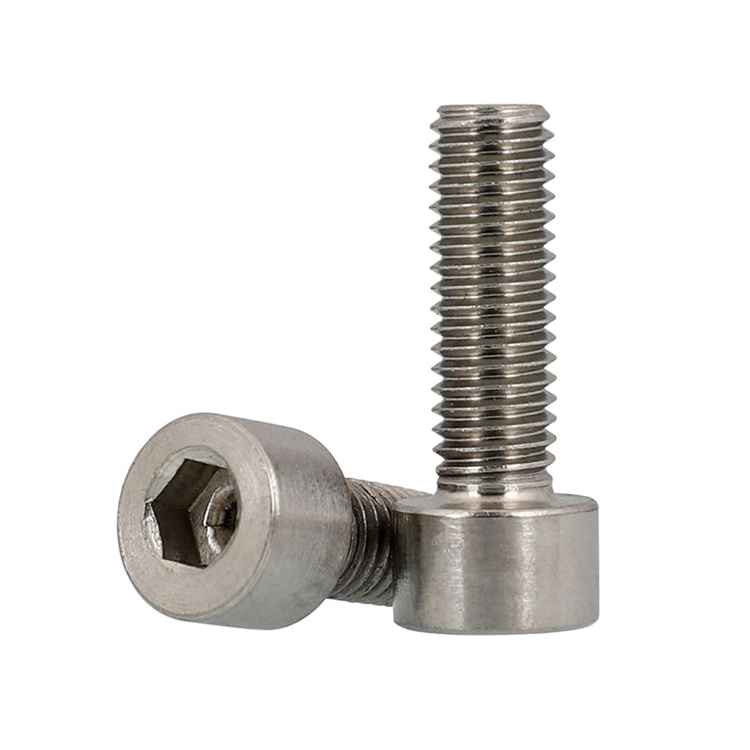

Vnitřní šestihranná hlava šroubu s válcovou hlavou musí odpovídat přesným rozměrovým normám, aby byl zajištěn spolehlivý přenos točivého momentu bez poškození objímky. Norma ISO 4762 definuje jmenovité velikosti šestihranných klíčů a příslušné tolerance pro šrouby s válcovou hlavou s vnitřním šestihranem, zatímco norma ASME B18.3 řídí ekvivalentní specifikace palcové řady. Tyto normy specifikují nejen rozměr příčné plochy (AF) šestihranné objímky, ale také minimální hloubku objímky, úhel zkosení na vstupu objímky a přípustnou toleranci geometrie objímky – to vše ovlivňuje, jak dokonale zabírá šestihranný klíč se stěnami objímky při aplikaci krouticího momentu.

Když šestihranný klíč, který má i jen 0,05 mm menší velikost, zapadne do objímky vyhovující ISO, kontakt se posune z ložiska s plným bokem na ložisko pouze do rohu, přičemž zatížení kroutícího momentu se soustředí na šest malých kontaktních bodů namísto šesti plných bočních ploch. To zvyšuje kontaktní napětí o faktor tři až pět, což je dostatečné k plastické deformaci rohů objímky při první instalaci u šroubu Grade 8.8 a způsobuje postupné zaoblení u tvrdších šroubů Grade 12.9 po opakovaném použití. Praktický důsledek je jasný: šestihranné klíče musí být při opotřebení vyměněny a sady šestihranných klíčů ekonomické třídy by se nikdy neměly používat na přesné šrouby s vnitřním šestihranem v konstrukčních nebo bezpečnostních kritických sestavách.

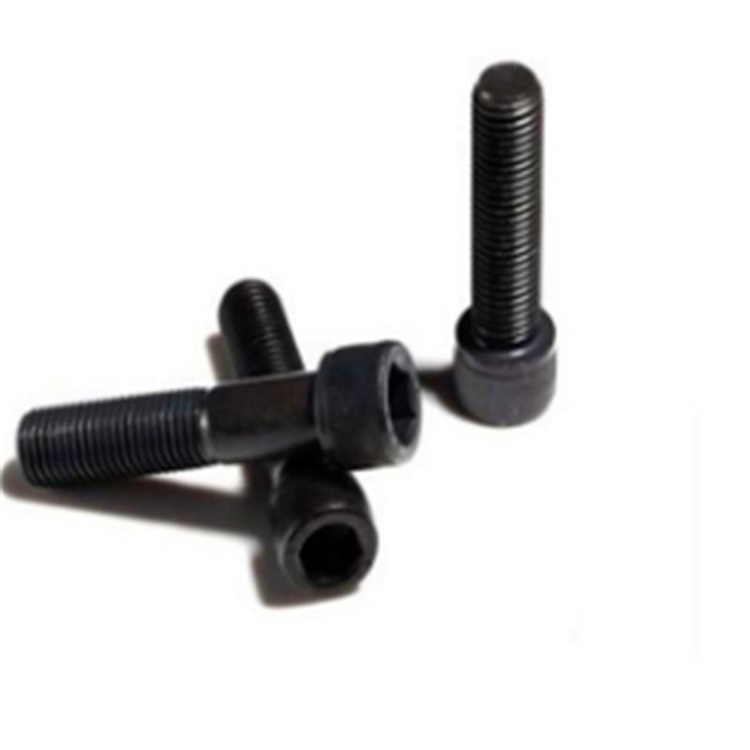

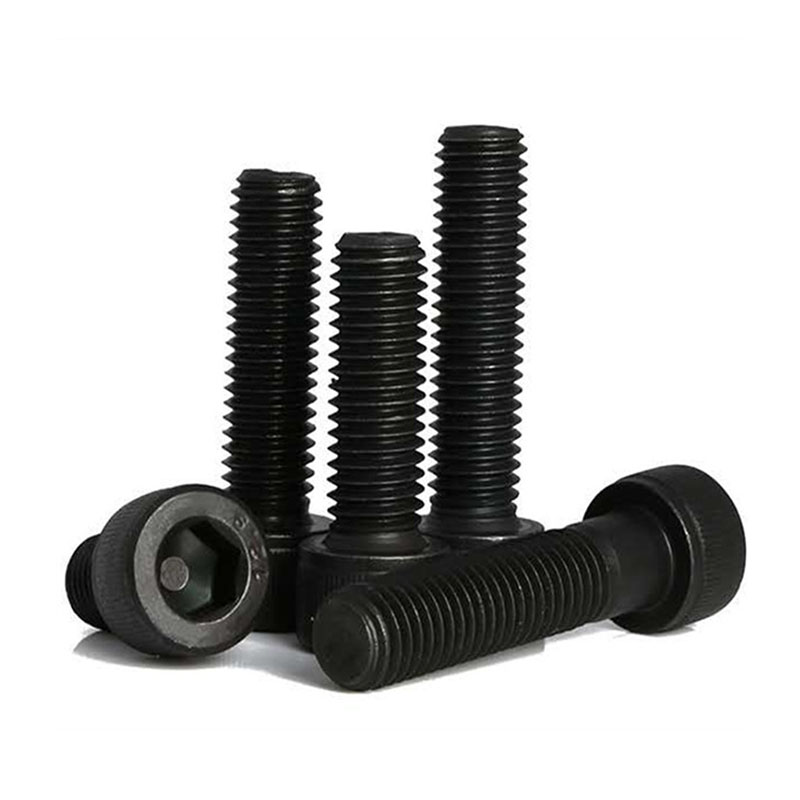

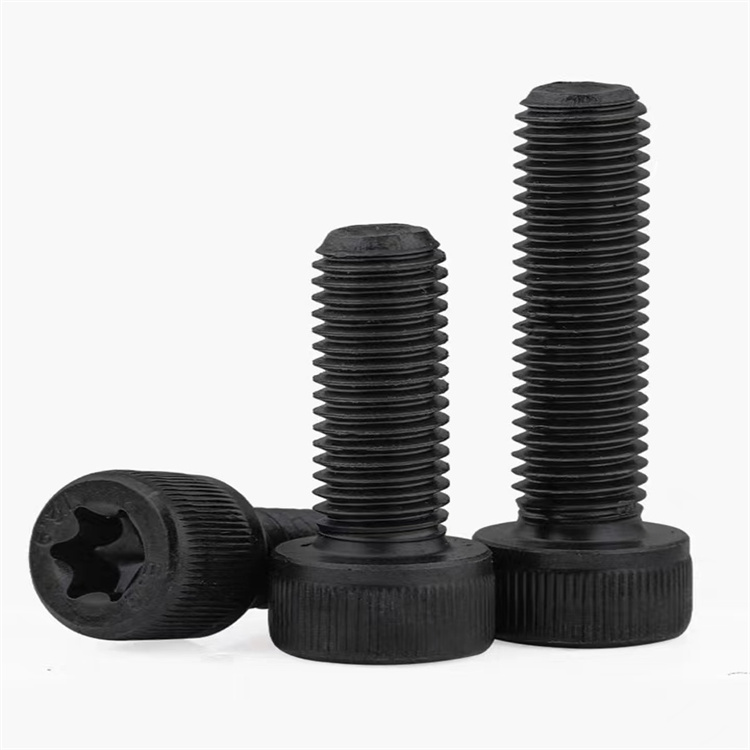

Stupeň 12.9 vs. Stupeň 10.9 Šrouby s válcovou hlavou: Vědět, kdy vyšší pevnost vytváří nová rizika

Třída 12.9 je nejvyšší standardní třída vlastností pro metrické šrouby s vnitřním šestihranem, s minimální pevností v tahu 1220 MPa a mezním zatížením 1100 MPa. Určení stupně 12.9 bez zohlednění úplného společného kontextu však přináší rizika, kterým by se stupeň 10.9 vyhnul. Primárním rizikem specifickým pro stupeň 12.9 je náchylnost ke vodíkové křehkosti. Vysoká tvrdost povrchu dosažená tepelným zpracováním činí šrouby třídy 12.9 výrazně zranitelnější vůči opožděnému lomu způsobenému vodíkem než šrouby třídy 10.9, zejména při aplikaci galvanicky pokovených povrchů.

Z tohoto důvodu by šrouby s válcovou hlavou třídy 12.9 měly být dokončeny pouze mechanickým pokovováním, povlaky s fyzikálním napařováním (PVD) nebo procesy ponořením za tepla, které nezavádějí vodík, a po čištění na bázi kyseliny by mělo následovat povinné vypalování vodíkového zkřehnutí při 190–220 °C po dobu minimálně čtyř hodin před aplikací jakéhokoli povlaku. Navíc u spojů hliník-hliník zvýšené upínací zatížení od třídy 12.9 často překračuje mez kluzu hliníku v tlaku na dosedací ploše, což způsobuje trvalé zapuštění hlavy, které eliminuje veškeré předpětí po prvním tepelném cyklu. V takových spojích stupeň 10.9 s tvrzenou podložkou trvale zajišťuje lepší dlouhodobou integritu spoje.

Specifikace válcového zahloubení: Zajištění plného usazení hlavy a vůle pro přístup k nástroji

Jednou z definujících výhod šroubů s válcovou hlavou s vnitřním šestihranem oproti šroubům s vnějším šestihranem je jejich schopnost zcela zapadnout do otvoru s válcovým zahloubením a ponechat tak zarovnaný nebo zarovnaný povrch. Dosažení tohoto vyžaduje, aby válcové zahloubení bylo obrobeno na správný průměr, hloubku a toleranci polohy. Mezi klíčové rozměrové vztahy, které je třeba zachovat při návrhu válcového zahloubení, patří:

• Průměr válcového zahloubení: Měl by být nominální průměr hlavy plus 0,3 mm až 0,5 mm pro standardní vůli, nebo plus 0,1 mm až 0,2 mm pro aplikace s těsným uložením, kde je nutné kontrolovat boční polohování hlavy.
• Hloubka válcového zahloubení: Musí být alespoň rovna plné nominální výšce hlavy. Zahloubení s nízkou hloubkou zanechává hlavu hrdou na povrch, což neguje účel lícování a vytváří koncentraci napětí na okraji zahloubení při bočním zatížení.
• Povolení přístupu pomocí šestihranného klíče: Prostor nad hlavou šroubu musí pojmout celou hloubku zasunutí šestihranného klíče – obvykle 1,5 až 2násobek délky šestihranného klíče pro standardní L-klíč.
• Rovnost dna válcového zahloubení: Neploché dno s válcovým zahloubením způsobuje kývání hlavy šroubu během utahování, což způsobuje nekonzistentní rozložení zatížení svorky. Pro přesné spoje by měla být rovinnost dna válcového zahloubení udržována v rozmezí 0,02 mm.

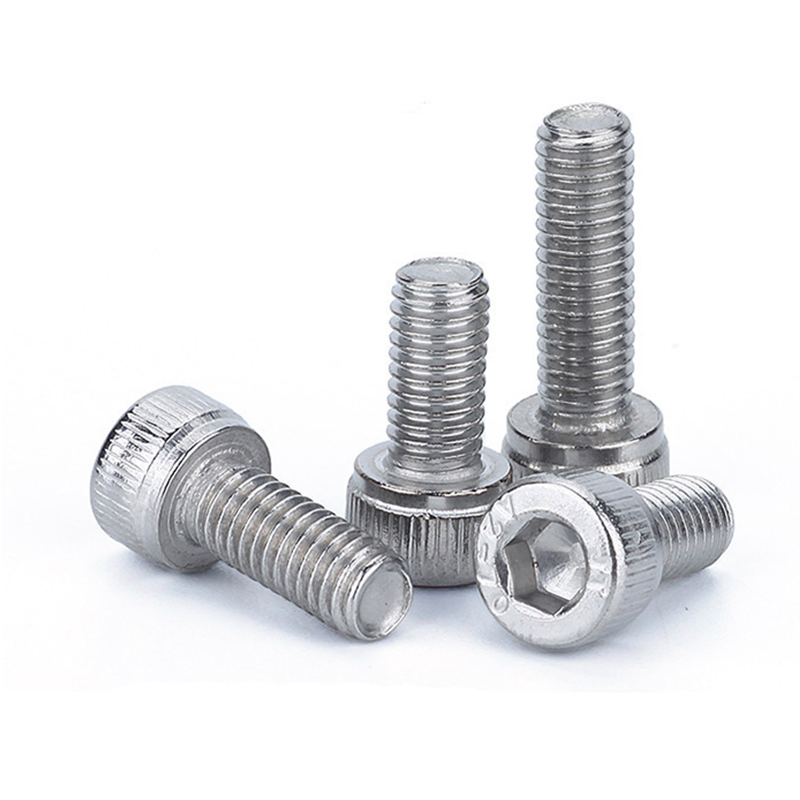

Šrouby s válcovou hlavou z nerezové oceli: Prevence zadření v praxi

Galling – svařování protilehlých nerezových povrchů za studena pod kluzným kontaktním tlakem během instalace – je nejčastěji se vyskytující způsob selhání při montáži nerezových šroubů s válcovou hlavou do nerezových závitových otvorů. Mechanismus je poháněn rozpadem pasivní oxidové vrstvy na nerezové oceli pod kontaktním tlakem záběru závitu, čímž se odhalují holé kovové povrchy, které se k sobě okamžitě spojí. Prevence zadření vyžaduje řešení jak stavu povrchu materiálu, tak procesu instalace:

• Aplikace směsi proti zadření: Pasta MoS₂ nebo prostředek proti zadření na bázi niklu aplikovaný na závity šroubu před instalací vytváří mazací bariéru. Všimněte si, že ochrana proti zadření snižuje efektivní koeficient tření o 30% až 50%, což vyžaduje odpovídající snížení montážního krouticího momentu, aby se zabránilo nadměrnému napínání.
• Rozlišení třídy materiálu: Použití šroubů A4-80 (nerezové 316) v otvorech se závitem A2 (nerezové 304) přináší malý rozdíl ve složení, který narušuje mechanismus zadření.
• Řízená rychlost instalace: Instalace nerezových šroubů v elektrickém nářadí by měla používat nejnižší dostupnou rychlost a konečné utahování provádějte ručně. Vysoká rychlost otáčení vytváří třecí teplo, které dramaticky zvyšuje pravděpodobnost zadření.
• Výběr třídy vláken: Specifikace třídy závitu 6g/6H (standardní vůle) spíše než těsnější třída 4h/4H poskytuje dodatečnou vůli mezi boky závitu šroubu a matice, snižuje kontaktní tlak při doběhu a snižuje riziko zadření.

Šrouby s nízkou hlavou a tenkou hlavou: Aplikace, kompromisy a lapače specifikací

Šrouby s vnitřním šestihranem mají výšku hlavy přibližně 60 % standardního rozměru ISO 4762 pro ekvivalentní velikost závitu. Kompromisem za sníženou výšku hlavy je kratší hloubka záběru šestihranné objímky, která přímo omezuje maximální točivý moment, který lze použít před odizolováním objímky. U šroubu s vnitřním šestihranem M4 je použitelná hloubka nástrčného klíče obvykle 1,2 mm až 1,5 mm ve srovnání s 2,0 mm u standardní hlavy – snížení o 30 % až 40 %, což se promítá do odpovídajícího snížení maximálního montážního krouticího momentu. Určení šroubů s nízkou hlavou bez úpravy cílového krouticího momentu je běžnou konstrukční chybou, která má za následek buď nedotažené spoje nebo odizolované objímky během montáže.

Button Head vs Low-Head: Pochopení rozdílu

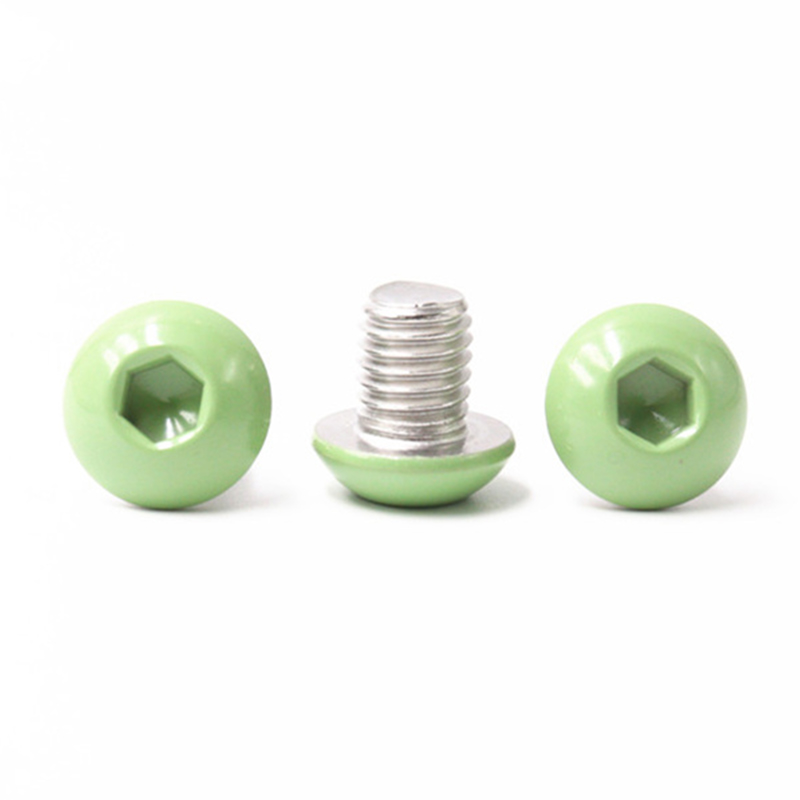

Šrouby s vnitřním šestihranem s knoflíkovou hlavou jsou samostatnou kategorií produktů, která je často zaměňována s typy s nízkou hlavou. Hlava tlačítka se vyznačuje klenutou hlavou s velkým průměrem a nízkým profilem, která je optimalizovaná pro rozložení zátěže upínání a estetiku. Šroub s vnitřním šestihranem s nízkou hlavou si zachovává válcový profil s rovnými stranami přizpůsobený standardnímu nebo mírně zmenšenému průměru válcového zahloubení — šetří axiální prostor nad povrchem spoje při zachování kompatibility válcového zahloubení. Záměna těchto dvou typů během specifikace vede k nesouladu válcového zahloubení, neočekávanému vyčnívání hlavy nebo nedostatečné nosné oblasti pro zamýšlenou dráhu zatížení. Suzhou Anzhikou vyrábí obě konfigurace ve vlastních rozměrech, včetně nestandardních výšek hlav, které spadají mezi standardní a nízké definice hlavy.

Výběr povrchové úpravy pro šrouby s šestihrannou hlavou v různých provozních prostředích

Povrchová úprava aplikovaná na a šroub s válcovou hlavou ovlivňuje nejen jeho korozní odolnost, ale také jeho koeficient tření, riziko vodíkové křehkosti, rozměrový nárůst přes základový šroub a vhodnost pro konečné použití. Mezi nejpoužívanější povrchové úpravy pro přesné šrouby s vnitřním šestihranem patří:

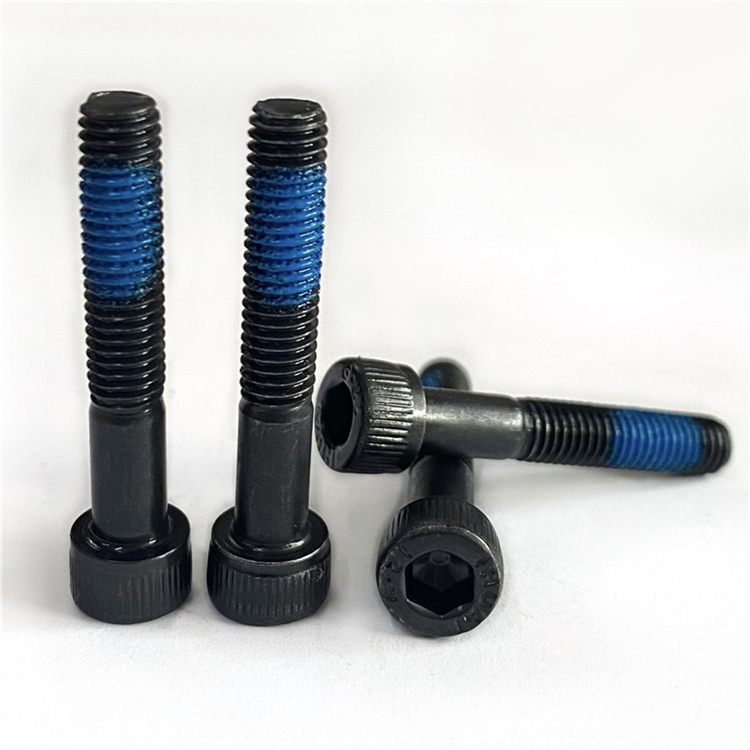

• Černý oxid (černění): Přidává v podstatě nulový rozměrový růst a poskytuje mírnou ochranu proti korozi v suchém vnitřním prostředí. Vhodné pro vnitřní součásti strojů, upínače nástrojů a optické držáky, kde je vyžadována nízká odrazivost.

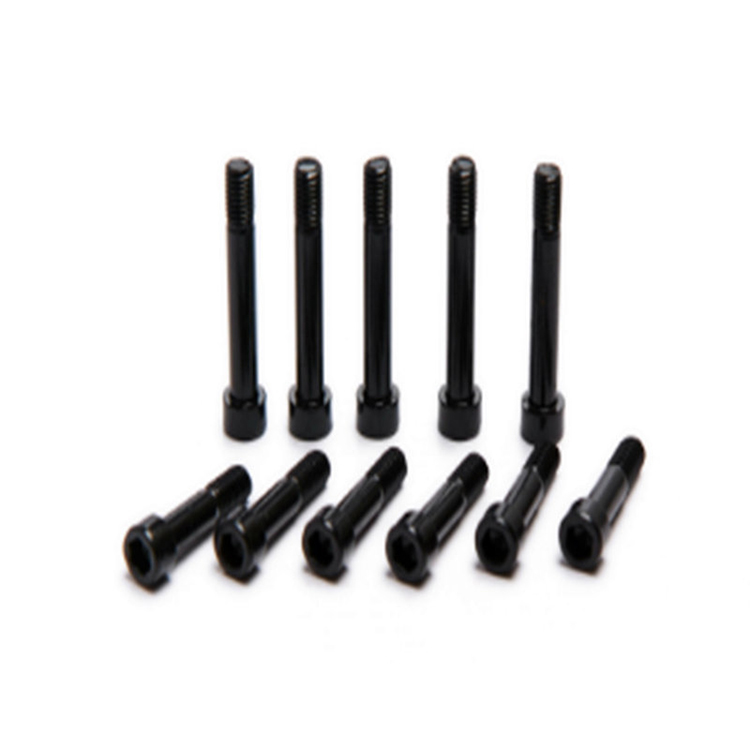

• Galvanické pokovování zinkem (čirý nebo žlutý chromát): Poskytuje střední odolnost proti korozi (72–96 hodin solná mlha pro čirý, 200 hodin pro žlutý chromát). Přidá 5–10 mikronů na stranu a zavádí riziko vodíkové křehkosti u šroubů stupně 12.9; vyžaduje úlevu při pečení.
• Mechanické zinkování: Aplikuje zinek spíše mechanickým nárazem než elektrochemickou depozicí, čímž zcela eliminuje absorpci vodíku. Upřednostňovaná alternativa k galvanickému pokovování pro vysokopevnostní šrouby s válcovou hlavou.
• Povlak Dacromet / geomet: Poskytuje odolnost proti solné mlze po dobu 500 hodin bez rizika vodíku a vynikající chemickou odolnost vůči palivům, hydraulickým kapalinám a slabým kyselinám. Široce používán v automobilovém a venkovním energetickém zařízení.
• Pasivace (pouze nerezová ocel): Chemická pasivace obnovuje a posiluje pasivní oxidovou vrstvu na nerezových šroubech s vnitřním šestihranem a odstraňuje volné železné znečištění z povrchu. Nezbytné pro nerezové šrouby používané v potravinářských, farmaceutických a námořních aplikacích.
