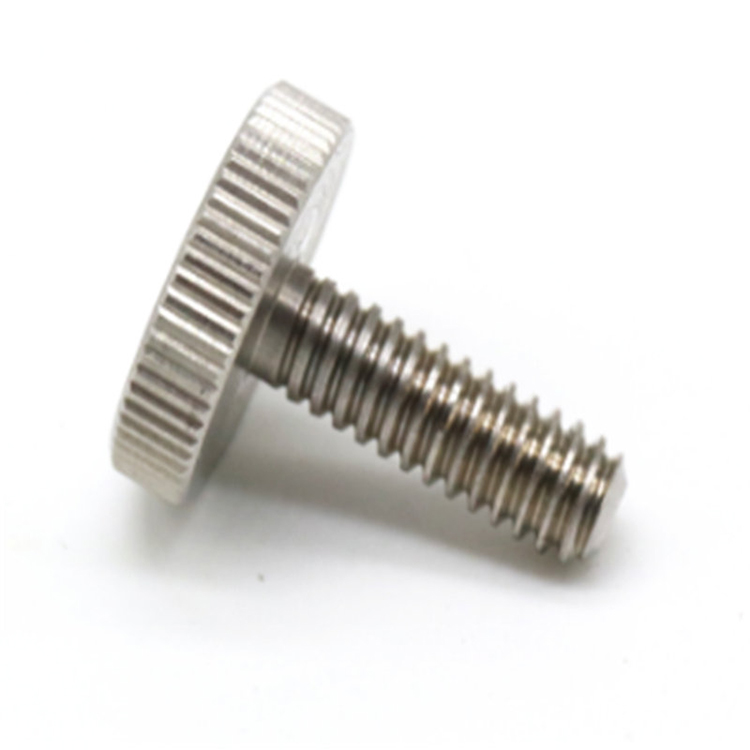

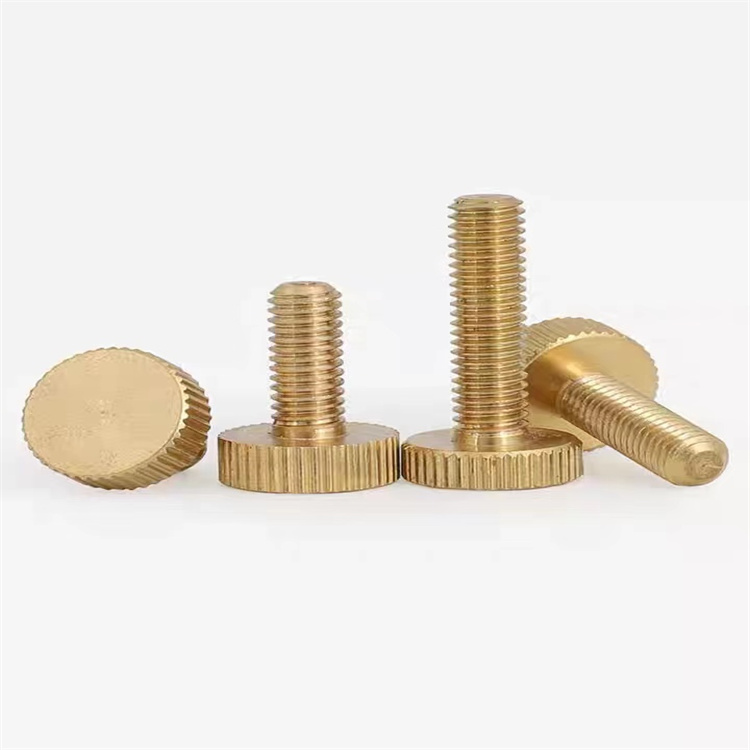

Šroub s plochou hlavou Úhly záhlubníku — Proč nejsou 82° a 90° zaměnitelné

Úhel zahloubení šroubu s plochou hlavou je jedním z nejčastěji chybně specifikovaných rozměrů v montážních sestavách panelových upevňovacích prvků, přesto jsou jeho důsledky okamžité a měřitelné. Šrouby s plochou hlavou palcové řady dodržují 82° zahrnutý standard úhlu (ASME B18.6.3), zatímco metrické šrouby s plochou hlavou vyhovují 90° (ISO 7046 / DIN 965). Když jsou šroub a jeho protilehlé zahloubení seříznuty do různých úhlů, kontakt ložiska se posune z celoplošného záběru na úzkou prstencovou linii - buď na vnějším okraji nebo na vnitřním hrdle hlavy, v závislosti na směru nesouladu.

Linkový kontakt místo plošného má dva přímé důsledky. Za prvé, efektivní upínací plocha je redukována až o 70 %, což znamená, že panel se může posunout do stran při zatížení, které by správně sladěná sestava udržela nehybně. Za druhé, koncentrované napětí na kontaktní čáře urychluje místní deformaci jak hlavy šroubu, tak materiálu zápustného panelu – zvláště problematické u hliníkových, plastových nebo tlakově litých zinkových panelů, kde je materiál měkčí než šroub. V aplikacích s palcovými šrouby, které se opakovaně otevírají a znovu zavírají, tato deformace postupuje s každým cyklem a nakonec způsobí, že hlava sedne viditelně hrdě na povrch panelu, i když je plně utažena. Explicitní zadání úhlu zahloubení na výkresech zakázky – spíše než spoléhání se na „standardní“ předpoklady – tento režim selhání zcela eliminuje.

Suzhou Anzhikou Hardware Technology Co., Ltd. obrábí záhlubníky se šrouby s plochou hlavou pomocí CNC soustružnických center, která drží úhel v rozmezí ±0,5°, s optickým měřením v průběhu procesu potvrzujícím shodu. Pro zákazníky, kteří dodávají panely vyrobené podle konkrétního standardu, bude inženýrský tým Anzhikou před výrobou křížově odkazovat na specifikaci zahloubení panelu, aby byla zajištěna plná úhlová kompatibilita.

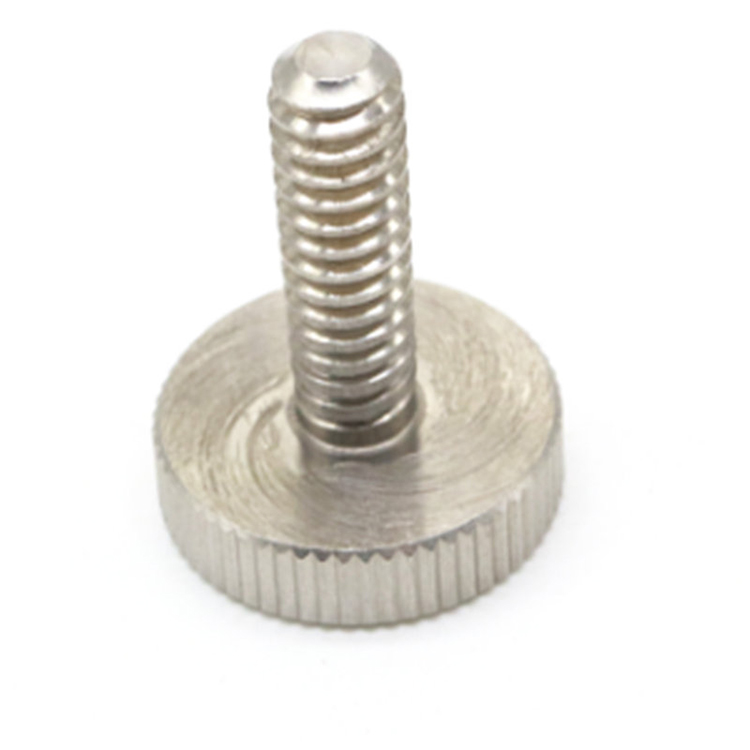

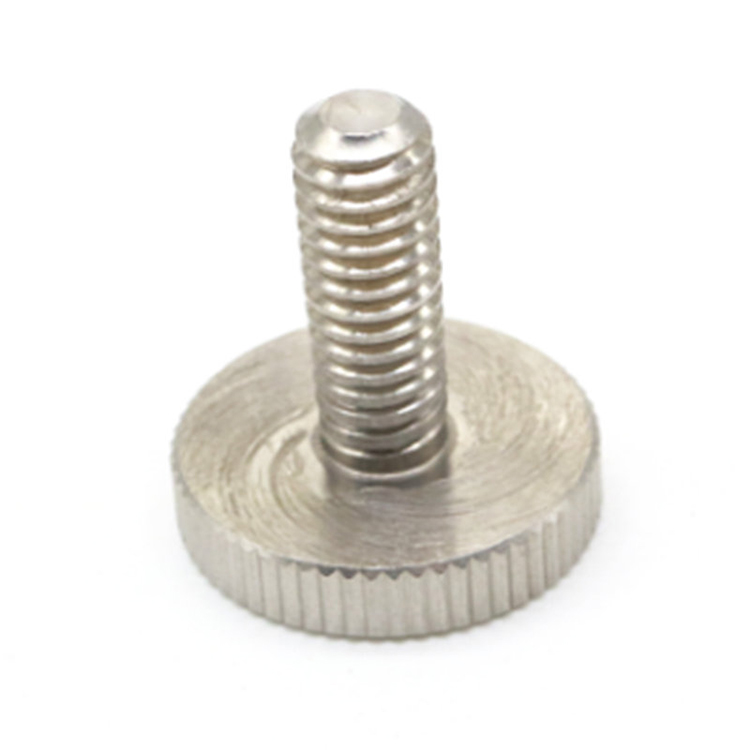

Jak geometrie přechodu mezi hlavou a stopkou ovlivňuje výkon palcového šroubu při bočním zatížení

Ve většině aplikací pro ruční upevnění palcové šrouby předpokládá se, že přenášejí pouze axiální upínací zatížení. V praxi jsou sestavy panelů často vystaveny bočním silám způsobeným manipulací, rozdílem teplotní roztažnosti mezi panelem a podvozkem nebo kýváním způsobeným vibracemi. Geometrie přechodu mezi hlavou a stopkou – poloměr zaoblení nebo podříznutí na spoji – určuje, jak šroub rozloží tato boční ohybová napětí a zda v této zóně začne únavové praskání.

Ostré podříznutí na přechodu mezi hlavou a stopkou soustřeďuje ohybové napětí do jediného průřezu a je známým místem iniciace únavy, zejména u šroubů z nerezové oceli vystavených cyklickému zatěžování. Velký poloměr zaoblení – obvykle 0,1× až 0,15× průměr stopky – přerozděluje gradient napětí na větší objem materiálu a výrazně prodlužuje únavovou životnost. U šroubů s plochou hlavou je toto zaoblení částečně skryto v zapuštěném panelu, což znamená, že vizuální kontrola nemůže potvrdit jeho přítomnost; musí být rozměrově ověřen při vstupní kontrole pomocí profilového projektoru nebo CMM.

Šířka dosedací plochy pod hlavou také hraje roli v odolnosti proti bočnímu zatížení. Širší dosedací plocha – plochá prstencová oblast mezi stěnou zahloubení a stopkou – zvyšuje momentové rameno, které je k dispozici pro odolnost proti kývání, čímž účinně vyztužuje kloub proti úhlovému posunutí. U šroubů s plochou hlavou s malým průměrem (M3 a méně, nebo #6 a méně v palcových velikostech) může být tato dosedací plocha extrémně úzká a určení minimální šířky ložiska kromě úhlu hlavy se stává důležitým pro aplikace s vysokým cyklem nebo vibracemi.

Limity krouticího momentu pro ruční palcové šrouby — nastavení realistických očekávání upínací síly

Přetrvávající konstrukční chyba v sestavách, které používají křídlové šrouby, předpokládá, že krouticí moment aplikovaný prstem dosáhne smysluplného upínacího předpětí srovnatelného s nástroji poháněnými spojovacími prvky. Ergonomické studie uvádějí průměrný točivý moment sevření palce a ukazováčku dospělého mezi 0,3 a 0,9 N·m pro trvalý provoz, s vrcholy až 1,4 N·m pro krátké úsilí na vroubkované hlavě. Pro srovnání, standardní šroub M4 utažený na 70% únosnost vyžaduje přibližně 2,8 N·m. Tato mezera má přímé důsledky pro návrh spoje.

Palcové šrouby by neměly být primárním upínacím prvkem ve spojích, které při přenosu smykového zatížení mezi panely spoléhají na tření. Jejich vhodnou rolí je držení v poloze – přidržování krycího panelu proti jeho protilehlému povrchu, aby se zabránilo chrastění, udržení stlačení EMI těsnění v jeho pracovním rozsahu nebo zabránění otevření otočných dveří – nikoli přenos strukturálního zatížení. Když konstruktéři specifikují křídlové šrouby, které očekávají, že budou sevřít se stejnou spolehlivostí jako šrouby s utahovacím momentem, výsledkem jsou zprávy o tom, že se panely uvolňují vibracemi, těsnění netěsní nebo kryty, které lze přemístit tlakem ruky.

Následující referenční hodnoty pomáhají nastavit realistické parametry návrhu při specifikování šroubů s plochou hlavou v sestavách panelů:

Tyto hodnoty předpokládají rýhovanou hlavu s odpovídajícím povrchem pro uchopení. Hladká nebo opotřebovaná hlava snižuje dosažitelný krouticí moment o 30–50 %, což u mnoha aplikací zcela posouvá jejich funkční točivý moment. To je důvod, proč je stav rýhování u křídlových šroubů, které jsou často používány po dobu jejich životnosti, specifikací důležitou pro údržbu, nejen estetickou.

Nestandardní konfigurace palcových šroubů s plochou hlavou a když je opodstatněné vlastní nástroje

Standardní katalogové šrouby s plochou hlavou pokrývají dobře definovaný rozsah velikostí, stoupání závitů a průměrů hlavy, ale omezení designu produktu často vytlačují aplikace mimo tento rozsah. Prodloužené průměry hlavy pro větší plochu uchopení, hlavy se sníženým profilem pro vůli tenkého panelu, hybridní hlavy s drážkou a drážkou pro ruční i nástrojový pohon a vlastní délky stopky pro konkrétní tloušťky stohování panelů, to vše jsou běžné požadavky, které katalogové produkty nemohou splnit. Pochopení toho, kdy je zakázkové nářadí ekonomicky opodstatněné a kdy je dostatečná položka katalogu s přizpůsobením návrhu, je praktickým rozhodnutím o nákupu, které ovlivňuje jak jednotkové náklady, tak dodací lhůtu.

Zakázkové nástroje pro šrouby s plochou hlavou se studenou hlavou jsou nákladově odůvodněné, pokud jsou splněny následující podmínky:

• Roční objem přesahuje přibližně 5 000–10 000 kusů – pod touto hranicí náklady na amortizaci nástrojů na kus obvykle překračují prémii upravené položky katalogu nebo CNC obráběné alternativy
• Nestandardní rozměr je v geometrii hlavy za studena (průměr hlavy, výška hlavy, vnější průměr rýhování) spíše než v sekundárních funkcích – nástroje pro řezání za studena zvyšují relativně skromné náklady ve srovnání s úsporou objemu na kus, zatímco sekundární funkce CNC lze přidat ke standardnímu polotovaru bez nových hlaviček.
• Aplikace má definovaný víceletý produkční horizont – konstrukce křídlových šroubů v rackových zařízeních, testovacích přístrojích a průmyslových skříních jsou obvykle stabilní po dobu 5–10 let, což poskytuje dostatek času na amortizaci investic do nástrojů.
• Funkční požadavky nelze splnit následným zpracováním standardního polotovaru – pokud je omezením průměr hlavy, sekundární soustružení jej může otevřít na větší průměr, ale nemůže zvětšit materiál u polotovaru se studenou hlavou; nová kostka je jediná možnost

Suzhou Anzhikou Hardware Technology Co., Ltd. nashromáždila více než 20 let zkušeností s nestandardním přizpůsobením šroubů s týmem inženýrů 10 specialistů, kteří vyhodnocují zákaznické výkresy, aby určili nákladově nejefektivnější výrobní cestu – ať už se jedná o upravený standardní polotovar, novou matrici pro tváření za studena nebo CNC soustružený díl z tyčového materiálu. Pro zákazníky, kteří vyvážejí na trhy v Asii, Evropě a Severní Americe, Anzhikou také poskytuje dokumentaci shody rozměrů v souladu s příslušnými regionálními normami, což snižuje zátěž vlastních vstupních kontrolních procesů zákazníků.
