ISO 7380-1 vs ISO 7380-2: Pochopení strukturálního rozdílu mezi standardními a přírubovými šrouby s knoflíkovou hlavou

ISO 7380 je publikována ve dvou odlišných částech, které jsou často zaměňovány v zadávací a technické dokumentaci, což vede k nesprávným náhradám, které ohrožují společný výkon. ISO 7380-1 definuje šroub s válcovou hlavou s válcovou hlavou s hladkou klenutou hlavou a bez příruby – dosedací plocha hlavy je omezena na kruhovou spodní stranu samotné kopule. ISO 7380-2 definuje variantu s přírubou, která přidává integrální přírubu s podložkou pod klenutou hlavu, čímž se zvětšuje průměr dosedací plochy přibližně o 30 % až 40 % vzhledem k průměru hlavy pro stejnou jmenovitou velikost šroubu. Tento rozdíl není kosmetický: příruba zásadně mění rozložení tlakového napětí na povrchu spoje a určuje, zda je šroub vhodný pro použití v měkčích podkladových materiálech bez samostatné podložky.

Výška hlavy specifikovaná v ISO 7380-1 se nominálně rovná jedné čtvrtině jmenovitého průměru šroubu – výrazně nižší než u ekvivalentního šroubu s vnitřním šestihranem ISO 4762, jehož výška hlavy se rovná přibližně dvěma třetinám jmenovitého průměru. Tato snížená výška hlavy je definující funkční charakteristikou designu hlavy knoflíku: umožňuje použití v kapsách s mělkým zahloubením, poskytuje nízkoprofilový vnější vzhled na montážním povrchu a snižuje riziko interference s přilehlými posuvnými součástmi nebo kryty. Kompromisem je proporcionálně kratší hloubka záběru šestihranné objímky, která přímo omezuje maximální montážní krouticí moment a tím i dosažitelné předpětí – ověřovací krok, který se často vynechává, když jsou hlavy tlačítek vybírány čistě na základě jejich nízkoprofilového vzhledu.

Limity namáhání ložisek: Když hlavy tlačítek ISO 7380 vyžadují podložku navzdory normě, která není povinná

Napětí ložiska generované pod hlavou an ISO 7380 šroub při instalaci je vyšší než u ekvivalentního šroubu s vnitřním šestihranem ISO 4762 stejného jmenovitého průměru, protože nosná plocha hlavy tlačítka je menší v poměru k zkušebnímu zatížení, které šroub unese. Když toto namáhání ložiska překročí mez kluzu materiálu spoje v zóně kontaktu, hlava se postupně zapustí do povrchu s každým tepelným cyklem nebo vibrační událostí, čímž se eliminuje předpětí a způsobí se relaxace spoje bez jakékoli viditelné vnější známky poruchy.

Hlava knoflíku s přírubou ISO 7380-2 byla speciálně vyvinuta pro řešení tohoto problému namáhání ložisek v sestavách z lehké slitiny, aniž by vyžadovala samostatnou volnou součást podložky. Integrovaná příruba zvětšuje plochu ložiska faktorem přibližně 1,6 až 1,9 v závislosti na jmenovité velikosti, úměrně snižuje napětí ložiska a rozšiřuje řadu podkladových materiálů, ve kterých lze šroub použít při plném zatížení bez rizika zapuštění.

Výběr třídy vlastností pro šrouby ISO 7380: Proč 10,9 není vždy lepší než 8,8 v aplikacích s knoflíkovou hlavou

Šrouby s knoflíkovou hlavou ISO 7380 jsou komerčně vyráběny ve třídách pevnosti 8.8 a 10.9 pro uhlíkovou a legovanou ocel a v austenitických nerezových třídách A2-70 a A4-70. Instinkt určit nejvyšší dostupnou třídu vlastností pro jakoukoli aplikaci konstrukčního spojovacího prvku je specificky problematický pro knoflíkové hlavice ISO 7380, protože omezujícím faktorem u většiny spojů hlavic knoflíků není tažná kapacita šroubu, ale torzní kapacita objímky. Šestihranná objímka v hlavici tlačítka ISO 7380 má hloubku objímky přibližně o 37 % kratší než šroub s válcovou hlavou ISO 4762 stejného jmenovitého průměru. Když šroub třídy 10,9 vyžaduje montážní krouticí moment 14 až 16 N·m k dosažení předpětí odolného zatížení, ale krátká objímka vydrží pouze 10 až 12 N·m, než dojde k deformaci objímky, stává se vyšší třída vlastností kontraproduktivní.

Praktický návod pro výběr třídy vlastností podle ISO 7380 proto zní:

• Rozsah M3 až M6: Třída vlastností 8.8 je vhodná pro většinu aplikací. Hloubka objímky u těchto velikostí poskytuje spolehlivý přenos krouticího momentu do 8,8-násobného zatížení bez rizika poškození objímky při použití nenošeného šestihranného klíče správné velikosti.
• Rozsah M8 až M12: Třída vlastností 10.9 se stává proveditelnou, protože větší absolutní hloubka objímky poskytuje dostatečný záběr pro požadavek na vyšší krouticí moment. Stav patice však musí být přísně sledován – opotřebované šestihranné klíče na M8 a vyšší mohou odstranit patici 10,9 stupně ISO 7380 během jediné instalace.
• Když je u malých průměrů povinné maximální předpětí: Zvažte přechod na šrouby s vnitřním šestihranem podle normy ISO 4762 na stejném místě místo upgradu třídy vlastností ISO 7380. Vyšší výška hlavy podle normy ISO 4762 poskytuje hloubku zásuvky potřebnou k bezpečnému přenosu instalačního krouticího momentu 10,9 stupně.
• Třídy nerezové oceli (A2-70, A4-70): Směs proti zadření a řízená rychlost instalace jsou povinné pro nerezové hlavy knoflíků v nerezových závitových otvorech, aby se zabránilo zadření.

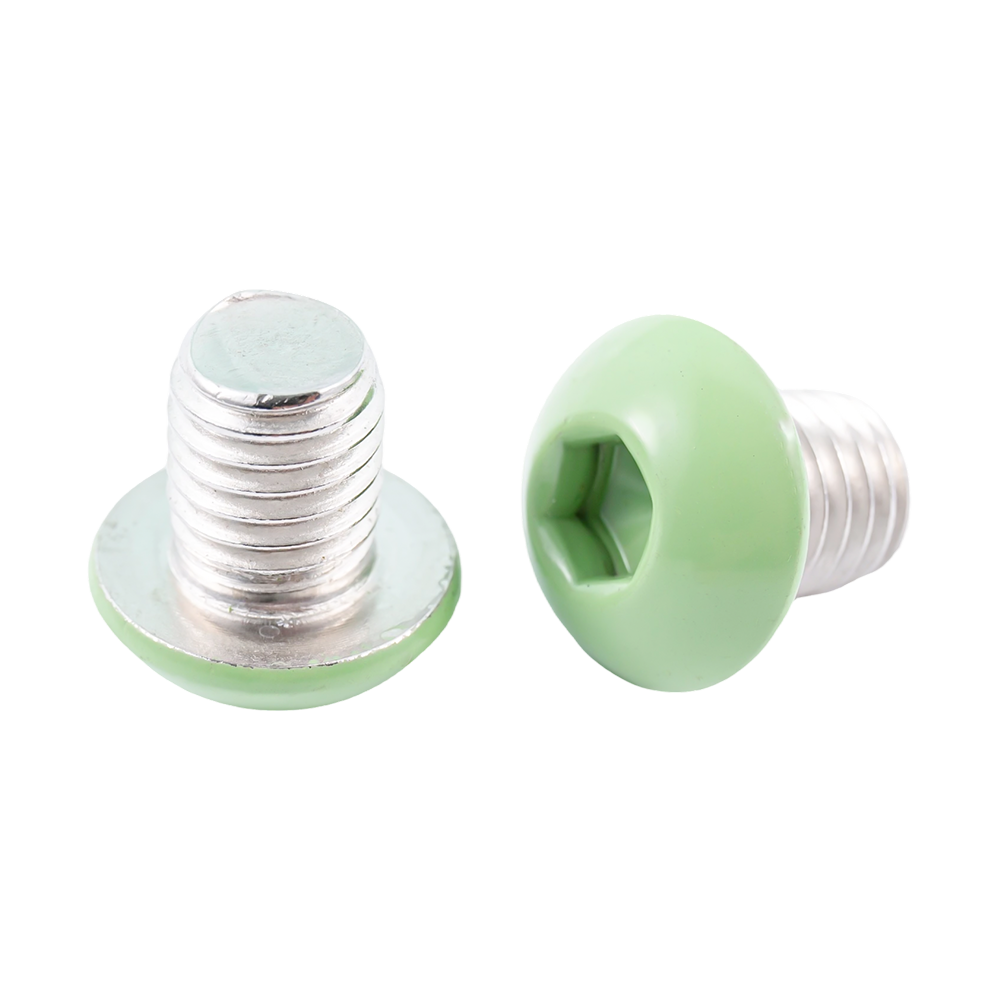

Možnosti povrchové úpravy pro šrouby ISO 7380 a jejich vliv na rozměrovou shodu

ISO 7380 specifikuje mechanické a rozměrové vlastnosti šroubu v nepotaženém stavu a povrchové úpravy aplikované po výrobě přidávají na vnější povrchy materiál, který je třeba brát v úvahu při ověřování shody rozměrů. Možnosti povrchové úpravy, které se nejčastěji používají u šroubů s knoflíkovou hlavou ISO 7380, spolu s jejich rozměrovými a výkonnostními důsledky, jsou:

• Černý oxid: Přidá méně než 0,0005 mm na všechny povrchy a nemá žádný měřitelný vliv na třídu závitu nebo rozměrovou shodu hlavy. Standardní povrchová úprava pro vnitřní mechanické sestavy, upínací přípravky a elektronické skříně, kde je specifikován nereflexní černý vzhled.
• Galvanické pokovování zinkem (čirý nebo žlutý chromát): Přidá 5 až 12 mikronů na povrch. Pokovování nad 10 mikronů na 6g závitech riskuje pevné uchycení nebo selhání kalibru a vyžaduje, aby byl základní šroub vyroben s toleranční třídou 6e, aby byla zajištěna tolerance pro pokovování.
• niklování: Vytváří lesklý povrch odolný proti korozi s tloušťkou 8 až 15 mikronů na stranu. Poniklované hlavice knoflíků v aplikacích s kontaktem s pokožkou musí být testovány na shodu s uvolňováním niklu podle přílohy XVII nařízení EU REACH položka 27.
• Vločkový povlak Dacromet / geomet: Aplikuje se v celkové tloušťce 8 až 20 mikronů, poskytuje odolnost proti solné mlze po dobu 500 až 1 000 hodin bez rizika vodíkového křehnutí. Vyšší koeficient tření (0,12 až 0,16) musí být zohledněn ve specifikaci utahovacího momentu — stejný montážní moment vytváří přibližně o 15 % menší předpětí ve srovnání s pozinkovanými šrouby.
• PVD povlaky (TiN, CrN, DLC): PVD při aplikaci v tloušťce 1 až 4 mikrony přidává zanedbatelný rozměrový růst a zároveň poskytuje tvrdost povrchu 1 500 až 5 000 HV. Určeno pro špičkové cyklistické komponenty, lékařská zařízení a přesné optické přístroje.

Konstrukce zahloubení a volných otvorů pro instalace ISO 7380: Předcházení nejčastějším chybám kreslení

Šrouby s knoflíkovou hlavou ISO 7380 se nejčastěji instalují do otvorů s válcovým zahloubením, které zapustí klenutou hlavu pod montážní povrch nebo jsou v rovině s montážním povrchem. Geometrie těchto válcových zahloubení je na technických výkresech běžně specifikována nesprávně. Tři nejčastější chyby výkresu pro specifikace zahloubení ISO 7380 a jejich důsledky jsou:

• Zadání hloubky zahloubení rovna jmenovité výšce hlavy: S rozměrovými tolerancemi jak na šroubu, tak na obrobeném válcovém zahloubení bude kopule buď mírně vyčnívat nad povrch, nebo bude sedět pod rovinou. Správný postup přidává 0,1 mm až 0,2 mm k nominální výšce hlavy při specifikaci hloubky zahloubení, aby bylo zajištěno konzistentní sezení v jedné rovině nebo pod ní.
• Použití válcového zahloubení s plochým dnem pro klenuté hlavy: Válcové válcové zahloubení s plochým dnem se dotýká kopule pouze na její obvodové hraně a vytváří liniový kontakt, který koncentruje napětí a neposkytuje žádnou boční stabilizaci pro hlavu šroubu při smykovém zatížení. Správný průměr válcového zahloubení je o 0,3 mm až 0,5 mm větší než jmenovitý průměr hlavy.
• Selhání určení přístupové vůle šestihranného klíče nad válcovým zahloubením: Konstrukce, které poskytují pouze 5 mm až 8 mm vůle nad válcovým zahloubením, vyžadují buď šestihranný klíč s kulovým koncem (který snižuje přenosový kroutící moment o 25 % až 30 %), nebo šestihranný šroubovák s T-rukojetí – obojí musí být zohledněno ve specifikovaném montážním momentu.

Nestandardní varianty ISO 7380: Vlastní průměry hlavy, rozšířené hloubky patice a nízkomagnetické možnosti

Standardní rozměrová řada definovaná v ISO 7380 pokrývá jmenovité velikosti M3 až M16 s pevnými poměry průměru hlavy a výšky. V mnoha aplikacích přesného strojírenství tyto standardní poměry optimálně neodpovídají konstrukčním požadavkům a jsou specifikovány zakázkové varianty tvaru hlavy tlačítka, aby byly splněny specifické funkční potřeby.

Prodloužený průměr hlavy pro zvětšenou nosnou plochu

Zvětšením průměru hlavy nad rámec normy ISO 7380 při zachování profilu kopule hlavy knoflíku vznikne spojovací prvek s podstatně větší nosnou plochou, která eliminuje potřebu samostatné podložky v aplikacích s měkkým substrátem. Zakázkové průměry hlavy 1,5× až 2,0× standardní průměr hlavy ISO 7380 jsou proveditelné pomocí tváření za studena v zakázkové matrici a jsou komerčně vyráběny v dávkách 5 000 kusů nebo více. Kopulový profil musí být úměrně přepracován, když se zvětší průměr hlavy, aby se zachoval zamýšlený nízkoprofilový vzhled.

Prodloužená hloubka zásuvky pro vyšší přenos točivého momentu

Výroba hlavy s profilem ISO 7380 s hloubkou objímky odpovídající nebo blížící se normě ISO 4762 vytváří hybridní geometrii, která poskytuje nízkoprofilový vnější vzhled hlavy knoflíku s objímkovým záběrem a točivým momentem šroubu s válcovou hlavou. Tato nestandardní konfigurace se používá v aplikacích, kde je požadováno maximální předpětí, ale vyčnívající válcová hlava šroubu ISO 4762 je nepřijatelná. Zvýšené hloubky objímky je dosaženo specifikací větší výšky hlavy v nástroji pro řezání za studena, obvykle přidáním 0,5 mm až 1,5 mm nad normu ISO 7380 pro velikosti M4 až M8. Vlastní nástrojové vybavení Suzhou Anzhikou umožňuje začlenění vlastních specifikací hloubky objímky do návrhu hlavičky a jejich ověření prostřednictvím kontroly prvního výrobku před uvedením do výroby.

Nízkomagnetické a nemagnetické třídy

Standardní austenitická nerezová ocel ISO 7380 šroubs mají nízkou, ale nenulovou magnetickou permeabilitu v důsledku deformací indukovaného martenzitu, který se tvoří během procesu ražení za studena. Pro aplikace v zařízeních pro magnetickou rezonanci, sestavách magnetometrů a přesných kompasových přístrojích vyžadují skutečně nemagnetické tlačítkové hlavice ISO 7380 buď žíhání po hlavě, nebo specifikaci třídy superaustenitické slitiny, jako je 316LN nebo 904L. Tyto nemagnetické varianty jsou zakázkové položky vyráběné v malých sériích podle zákaznických specifikací a ověření magnetické permeability hotových šroubů vyžaduje měření Helmholtzovou cívkou nebo kalibrovaný měřič permeability – standardní Hallův magnetový test je nedostatečný k detekci malého zvýšení permeability, které nevyhovuje specifikacím přesného přístroje.
