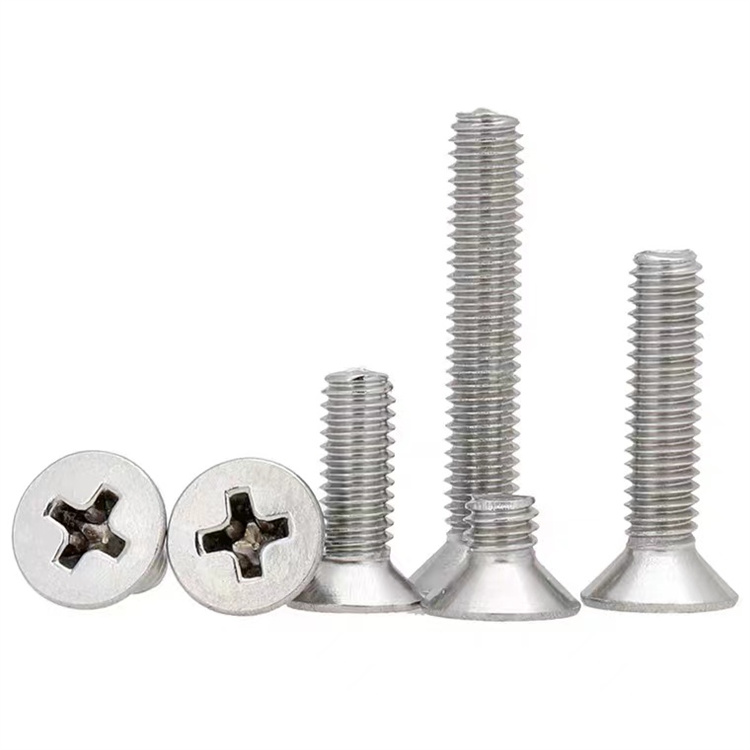

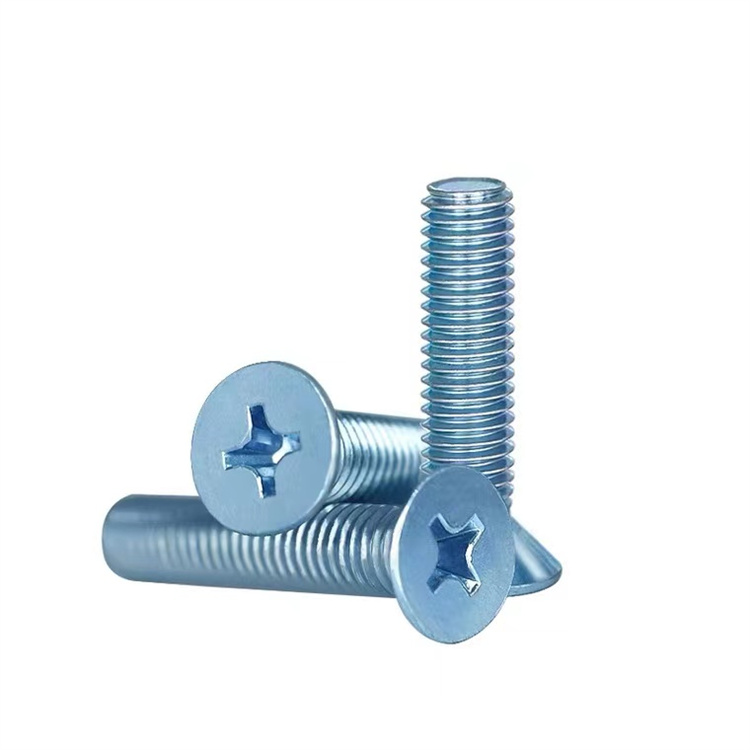

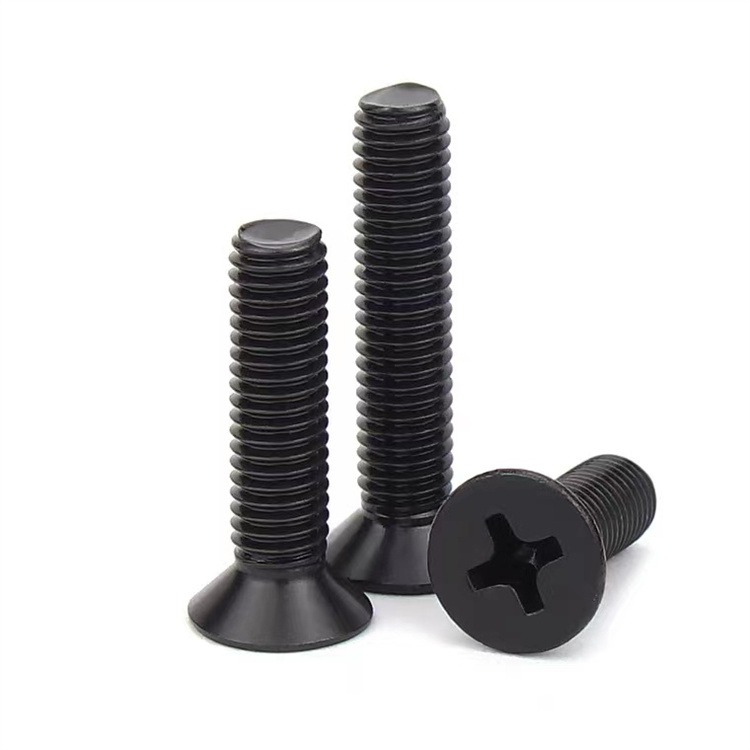

DIN 965 vs. ISO 7046 — Pochopení rozměrového překrytí a toho, kde se rozcházejí

šroub DIN965 a ISO 7046 definují šrouby se zápustnou hlavou s křížovou drážkou a úhlem zahloubení 90° a v mnoha dodavatelských katalozích jsou považovány za vzájemně zaměnitelné. V praxi se tyto dvě normy liší třídou tolerance, specifikací hloubky vybrání a rozsahem typů vybrání, které vyhovují – rozdíly, které se stanou významnými, když se šrouby používají v přesných sestavách nebo automatizovaných instalačních procesech, kde rozměrová konzistence přímo ovlivňuje dobu cyklu a kvalitu spoje.

DIN 965 je starší než ISO 7046 a specifikuje geometrii hlavy v rámci tolerancí třídy A pro velikosti M1,6 až M10, u větších velikostí přechází na třídu B. ISO 7046 přijímá podobnou strukturu, ale definuje dvě samostatné části: ISO 7046-1 pro zahloubení typu H (Phillips) a ISO 7046-2 pro zahloubení typu Z (Pozidriv), s výslovným návodem, který typ zahloubení je preferován pro který rozsah utahovacího momentu aplikace. DIN 965 toto rozlišení nečiní tak formálně – odkazuje na Phillipsovo vybrání jako výchozí, aniž by specifikovalo Pozidriv jako odlišnou variantu. Pro zásobování inženýrů zásobování zápustné mosazné šrouby pro evropské trhy je to důležité, protože normy DIN 965 a ISO 7046-1 lze považovat za funkčně ekvivalentní pro většinu aplikací, ale šrouby ISO 7046-2 (Pozidriv) nepřijmou standardní šroubovák Phillips bez zvýšeného rizika vysunutí, což je nesoulad, který způsobí poškození vybrání v automatizované montáži, pokud typ šroubováku není ověřen podle specifikace šroubu.

Úhel zahloubení 90° uvedený v obou normách je kritickým rozměrem, který musí odpovídat zahloubení protilehlého panelu. To se liší od úhlu 82° používaného v ASME B18.6.3 (palcové šrouby s plochou hlavou), což znamená, že mosazný šroub DIN 965 nebude správně sedět v zahloubeném řezu podle amerického standardu – a naopak. U exportních produktů sestavených pomocí smíšených nástrojů nebo panelů pocházejících od různých regionálních dodavatelů je tento úhlový nesoulad opakující se, ale zcela odstranitelnou montážní vadou. Suzhou Anzhikou Hardware Technology Co., Ltd. specifikuje úhly zahloubení na všech výrobních výkresech a potvrzuje cílovou normu během kontroly objednávky, čímž se zabrání tomu, aby se úhlová nekompatibilita dostala na montážní linku zákazníka.

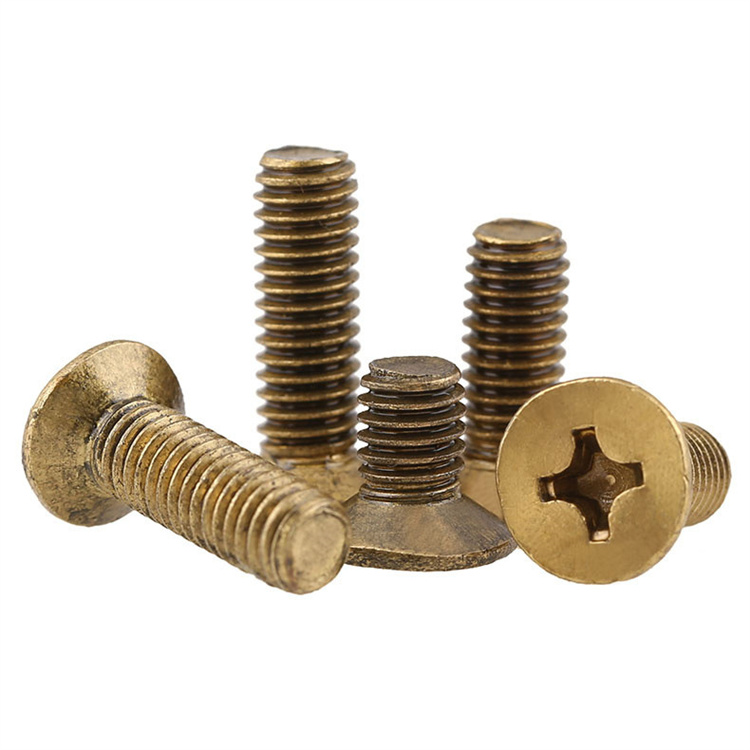

Výběr slitiny mosazi pro zápustné šrouby – obrobitelnost, odzinkování a limity CuZn39Pb3

CuZn39Pb3 (také známá jako CW614N nebo automatová mosaz) je celosvětově dominantní slitina používaná při výrobě mosazných šroubů a její rozšířenost je odůvodněna její výjimečnou obrobitelností – obsah olova vytváří nespojité třísky, které zabraňují omotávání nástroje a umožňují řezné rychlosti až 300 m/min na CNC soustruzích, což výrazně zkracuje dobu cyklu oproti bezolovnatým alternativám. Pro mosazné šrouby se zápustnou hlavou vyráběné hlavičkou za studena s následným CNC závitováním a řezáním drážek poskytuje CuZn39Pb3 správnou kombinaci tváření za studena (přijatelné zmenšení plochy pro hlavičku) a obrobitelnosti pro sekundární operace. Jeho 39% obsah zinku jej však pevně řadí do rozmezí náchylného k odzinkování – selektivnímu koroznímu mechanismu, který vyluhuje zinek z matrice slitiny a zanechává porézní zbytek bohatý na měď se zanedbatelnou strukturní pevností.

Odzinkování šneků CuZn39Pb3 probíhá přednostně ve stojatých nebo pomalu tekoucích vodách obsahujících chloridy, zejména v mírně kyselých podmínkách (pH 6,5–7,5) při teplotách nad 40°C. Systémy pitné vody, horkovodní vodovodní armatury, mořská prostředí s periodickým ponořováním a zavlažovací zařízení – to vše jsou kontexty, kde musí být vyhodnoceno riziko odzinkování před specifikací šroubů se zápustnou hlavou CuZn39Pb3. Způsob poruchy je zákeřný — šroub si zachovává svou geometrii a vzhled povrchu, zatímco mechanická pevnost jeho jádra klesá, takže vizuální kontrola neodhalí poškození. Upevňovací prvky, které byly zbaveny zinku, mohou selhat při zatíženích hluboko pod jejich jmenovitým jmenovitým smykem a tahem.

Tam, kde je požadována odolnost proti odzinkování, pokrývají většinu aplikací dvě alternativní slitiny:

• CuZn36Pb2As (CW602N — mosaz odolná proti odzinkování, DZR): přídavek 0,02–0,15 % arsenu inhibuje mechanismus odzinkování na úrovni hranic zrn. Mosaz DZR si zachovává obrobitelnost na úrovni CuZn39Pb3 (mírně snížená, ale stále vynikající) a je standardní volbou pro vodovodní armatury, tělesa ventilů a součásti vodoměrů na trzích, kde jsou vynucovány požadavky BS EN 12165 nebo ekvivalentní požadavky DZR
• CuZn21Si3P (křemíková mosaz, CW724R): nižší obsah zinku v kombinaci s přídavkem křemíku poskytuje vynikající odolnost proti odzinkování spolu s dobrou odolností proti korozi v mořské vodě. Používá se v námořním železářství, kde je vyžadována odolnost proti odzinkování a koroznímu praskání, ačkoli jeho nižší index obrobitelnosti (přibližně 70 % CuZn39Pb3) zvyšuje výrobní náklady ve srovnání se standardní automatovou mosazí

Pro standardní elektronické, elektrické a přístrojové aplikace – nejběžnější koncové trhy pro mosazné šrouby se zápustnou hlavou DIN 965 – se odzinkování obvykle netýká a CuZn39Pb3 zůstává správnou a nákladově efektivní specifikací. Volba slitiny vyžaduje přehodnocení pouze tehdy, když provozní prostředí zahrnuje specifické podmínky, které aktivují výše popsaný mechanismus odzinkování.

Kontrola hloubky zahloubení pro mosazné šrouby se zapuštěným usazením — Toleranční skládání v sestavách tenkých panelů

Dosažení stavu zapuštěné nebo mírně zapuštěné hlavy pomocí mosazného šroubu se zápustnou hlavou DIN 965 v tenkém panelu závisí na kombinované toleranci tří nezávislých rozměrů: výška hlavy šroubu, hloubka zapuštění panelu a tloušťka panelu v místě zahloubení. U tlustých konstrukčních panelů je nahromadění tolerancí z těchto tří zdrojů malé ve srovnání s dostupným nastavením, ale u tenkých panelů – 1,0 až 2,5 mm hliníku, plastu nebo kompozitu – může kombinovaná tolerance překročit dostupný přídavek na vyčnívání hlavy, čímž vzniknou buď hlavy, které se pyšní povrchem (funkční problém u posuvných sestav), nebo hlavy, které klesají pod rovinu (kosmetický problém u viditelných únavových panelů a je to kosmetický problém).

Tolerance DIN 965 pro výšku hlavy (k) v produktové třídě A je h12 pro velikosti M1,6 až M5, což pro šroub M3 (nominální k = 1,65 mm) umožňuje odchylku od 0 do -0,25 mm. Hloubka zahloubení v panelu závisí na sevřeném úhlu zahlubovacího nástroje (musí přesně odpovídat 90°), házení nástroje a nastavení hloubkového dorazu – kombinace, která typicky vytváří hloubkové odchylky ±0,05 až ±0,10 mm při přesném CNC obrábění a ±0,15 až ±0,25 mm při ručním vrtání. Když se obě tolerance hromadí ve stejném směru, je u šroubu M3 s nominální výškou hlavy 1,65 mm možná chyba 0,35–0,50 mm vyčnívání hlavy nebo zahloubení – téměř 30% odchylka od nominální hodnoty, což je nepřijatelné u sestav s malou tolerancí.

Praktické přístupy ke kontrole konzistence zapuštěného sezení ve výrobě zahrnují:

• Pořízení šroubů s vysokou tolerancí: specifikace redukovaného tolerančního pásma výšky hlavy (například ±0,05 mm spíše než plné pásmo h12) snižuje příspěvek šroubu ke stohování, aniž by bylo nutné měnit nástroje panelu – přístup, který Suzhou Anzhikou Hardware Technology Co., Ltd. implementuje pro zákazníky s kosmetickými požadavky na blízkou toleranci pomocí svého CNC výrobního zařízení
• Ověření úhlu zahloubení: řez zahloubením pod úhlem 89° místo 90° usadí hlavu šroubu v jiné hloubce, než byla vypočtena, což představuje systematickou chybu, která není viditelná při kontrole panelu, ale během montáže se jeví jako konzistentní stav hrdelní hlavy – ověření úhlu zahloubení pomocí optického komparátoru před výrobou tento zdroj eliminuje
• Ovládání tloušťky panelu v místě zahloubení: u panelů s výraznými změnami tloušťky (běžné u krytů litých pod tlakem) měření skutečné tloušťky panelu v každém místě zahloubení a odpovídající nastavení hloubkového dorazu převádí pevnou systematickou chybu na opravitelnou procesní proměnnou
• Záměrně určete podsplachovací sezení: v sestavách, kde je vyčnívání hlavy nepřijatelným stavem (posuvné panely, požadavky na vůli protilehlého povrchu), poskytuje navržení pro nominální 0,1–0,2 mm zapuštěný stav bezpečnostní rezervu proti toleranci stohování, aniž by došlo ke koncentraci napětí hluboce zapuštěné hlavy

Limity montážního krouticího momentu pro mosazné šrouby se zápustnou hlavou a úloha mazání při prevenci zadření závitu

Mosazné šrouby se zápustnou hlavou jsou náchylnější k poškození při montáži než jejich ocelové ekvivalenty, protože při stejném aplikovaném kroutícím momentu mohou současně nastat tři samostatné režimy selhání: odizolování zápichu (příčné zápich se zdeformuje, než závit dosáhne plného záběru), stržení závitu v protilehlém otvoru (vnější závit se ustřihne před usazením hlavy šroubu) a prasknutí při síle zaoblení mezi dříkem a hlavou (nejslabší průřez zahloubení v zahloubení). V ocelových spojovacích prvcích ekvivalentní velikosti je momentové okno mezi úplným závitem a každým z těchto poruchových režimů dostatečně široké, aby vyhovovalo normální variabilitě instalace. U mosazi nižší mez kluzu (typicky 380–430 MPa pro CuZn39Pb3 oproti 640 MPa pro ocel třídy 8.8) toto okno výrazně stlačuje, zejména u šroubů s malým průměrem, kde jsou hodnoty absolutního utahovacího momentu nízké.

Doporučené maximální montážní momenty pro mosazné šrouby se zápustnou hlavou DIN 965 se významně liší od standardních ocelových hodnot a měly by být výslovně uvedeny ve specifikacích montážního procesu a nikoli interpolovány z ocelových tabulek:

Zadírání závitů – adhezivní svařování lícujících povrchů závitů při kombinovaném normálním a smykovém namáhání – představuje významné riziko při zašroubování mosazných šroubů do otvorů se závitem z mosazi, protože podobná tvrdost a chemické složení těchto dvou povrchů podporuje mikrosvařování v drsných kontaktních bodech. Jakmile dojde k zadření, krouticí moment potřebný pro pokračování v pohonu prudce vzroste a šroub se obvykle zadře před dosažením plného záběru. Mazání na rozhraní závitu snižuje koeficient tření o 30–50 % a posouvá rozložení krouticího momentu směrem k požadované upínací složce spíše než ke třecí složce – změna, která jak zabraňuje zadření, tak zlepšuje konzistenci dosaženého upínacího zatížení pro daný aplikovaný krouticí moment. Tenký film vazelíny, směsi proti zadření nebo dokonce lehkého strojního oleje nanesený na závit před instalací je dostačující a nevyžaduje speciální materiály. Společnost Suzhou Anzhikou Hardware Technology Co., Ltd. může dodat mosazné šrouby se zápustnou hlavou DIN 965 s továrně aplikovaným mazivem na závity pro zákazníky, jejichž montážní procesy vyžadují konzistentní vztahy točivého momentu a zatížení ve velkoobjemových sériích.
