Znalosti oboru

Jak geometrie válcovací matrice závitů přímo řídí kvalitu hotového závitu

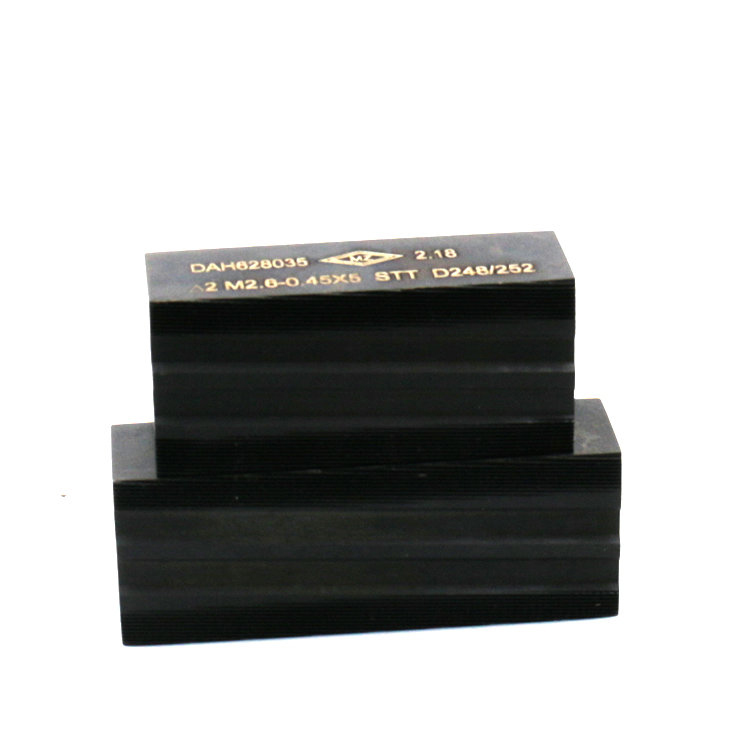

Závitové válcovací nástroje neřežou materiál – přemísťují ho a přesnost profilu hotového závitu je zcela určena geometrií zápustky, než do stroje vůbec vstoupí jediný polotovar. Tvar závitu zabroušený do čela matrice musí zohledňovat zpětné odpružení, charakteristiky toku materiálu a elastické zotavení materiálu obrobku po uvolnění válcovacího tlaku. U polotovarů z nízkouhlíkové oceli je zpětné odpružení minimální a profily zápustek mohou přesně odpovídat konečné specifikaci závitu. U nerezové oceli nebo titanu musí být kompenzace zpětného odpružení 0,3° až 0,8° na úhlu boku zabudována do geometrie matrice ve fázi broušení – jinak bude hotový závit měřit mírně otevřený a neprojde kontrolou kalibru, i když je samotná matrice rozměrově správná.

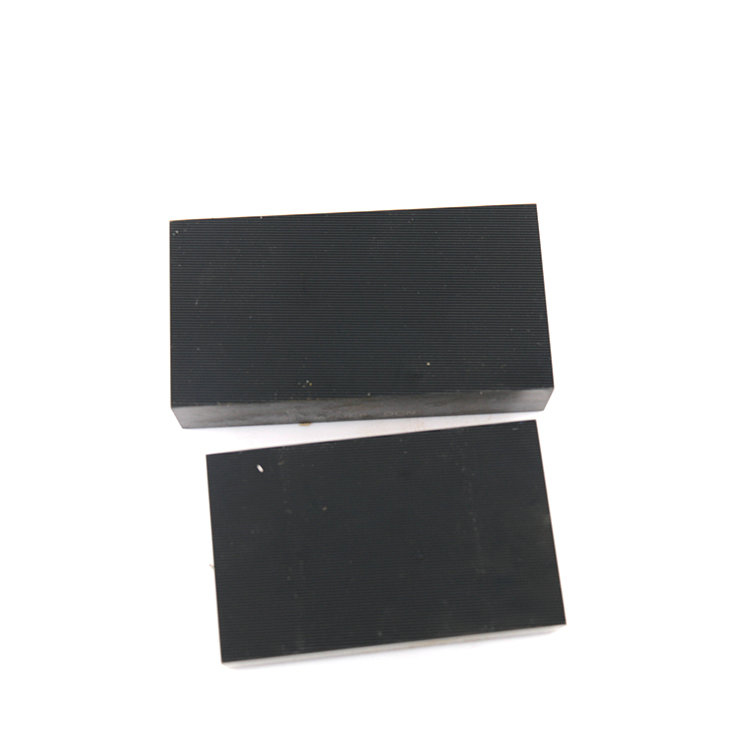

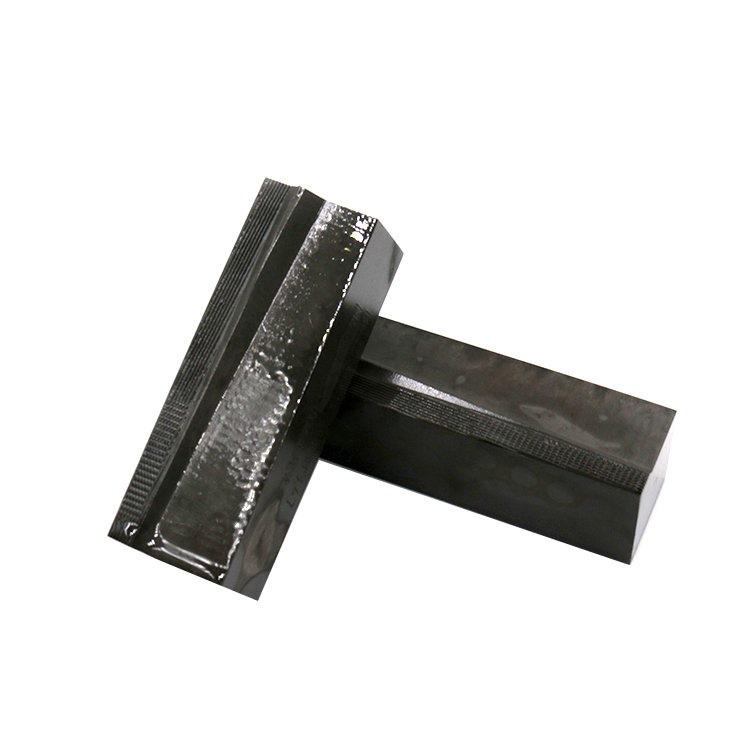

Stejně kritický je úhel náběhu na válcovací matrici s plochým závitem. Příliš strmý náběh způsobuje nadměrné radiální tlakové špičky ve vstupní zóně, což vede k zešikmení polotovaru a nepravidelnému začátku závitu. Příliš mělký náběh zbytečně rozšiřuje pracovní zónu, zvyšuje opotřebení matrice a snižuje počet použitelných přebroušení. U přesných miniaturních šroubů v řadě M0,6 až M2 – hlavní výrobní kapacita v Suzhou Anzhikou – je zaváděcí zóna obvykle držena v délce 3 až 5 stoupání závitu s úhlem náběhu 10° až 15° v závislosti na tvrdosti materiálu a rychlosti válcování. Jakákoli odchylka přesahující ±0,5° od specifikovaného úhlu rampy v tomto měřítku způsobí měřitelnou změnu stoupání hotového závitu.

Výběr materiálu matrice: Proč HSS a karbid slouží různým výrobním realitám

Volba mezi rychlořeznou ocelí (HSS) a karbidem wolframu pro zápustky pro válcování závitů není pouze rozhodnutím o nákladech – zahrnuje zásadní kompromis mezi houževnatostí, odolností proti opotřebení, přebrousitelností a celkovými náklady na díl po dobu životnosti nástroje. Pochopení toho, kde každý materiál vyniká, zabraňuje nákladnému předčasnému selhání matrice a neplánovaným odstávkám výroby.

Kritickým, ale často přehlíženým aspektem je chování každého materiálu při tepelném cyklování. HSS si zachovává přiměřenou houževnatost, protože se během válcování zahřívá a dokáže absorbovat menší rázová zatížení způsobená občasným chybným podáváním polotovaru bez praskání. Karbid je naproti tomu citlivý na teplotní šok – pokud je dodávka válcovací kapaliny přerušena byť jen krátce během vysokorychlostního běhu, náhlý teplotní rozdíl mezi povrchem matrice a jádrem může vyvolat podpovrchové praskání, které nemusí být viditelné, dokud se matrice o několik tisíc cyklů později katastrofálně nezlomí. Velkoobjemové linky na výrobu přesných šroubů s karbidovými matricemi proto musí udržovat nepřerušovaný tok chladicí kapaliny jako nesmlouvavý požadavek na řízení procesu.

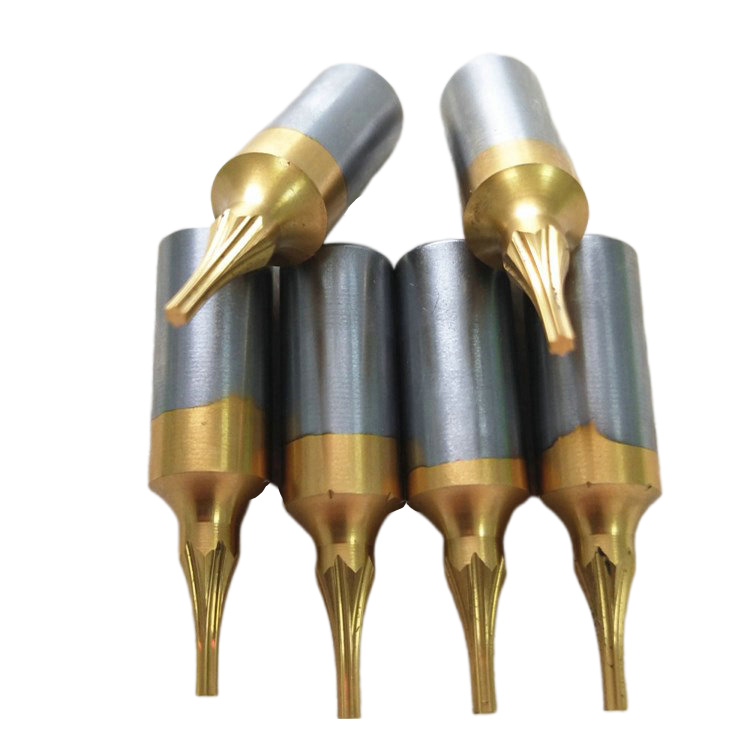

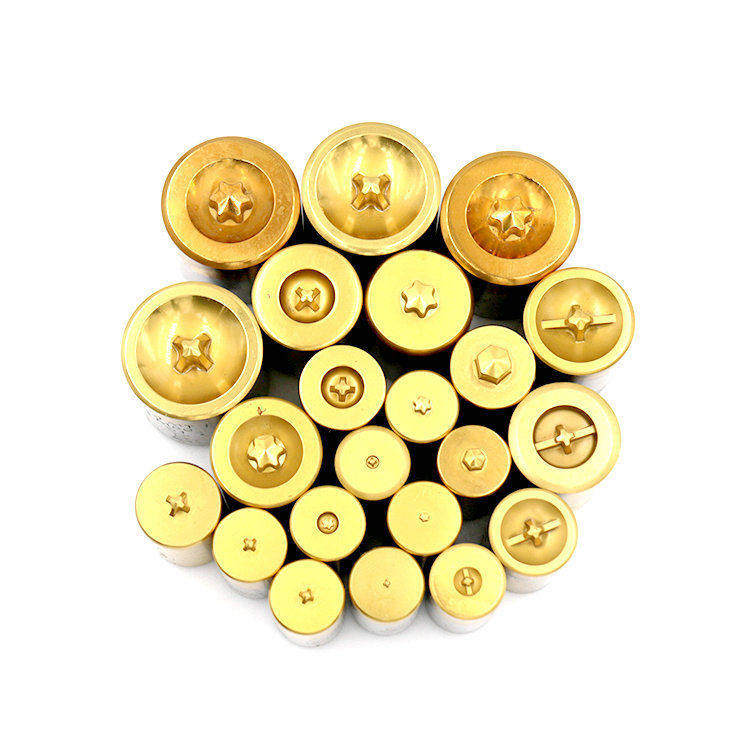

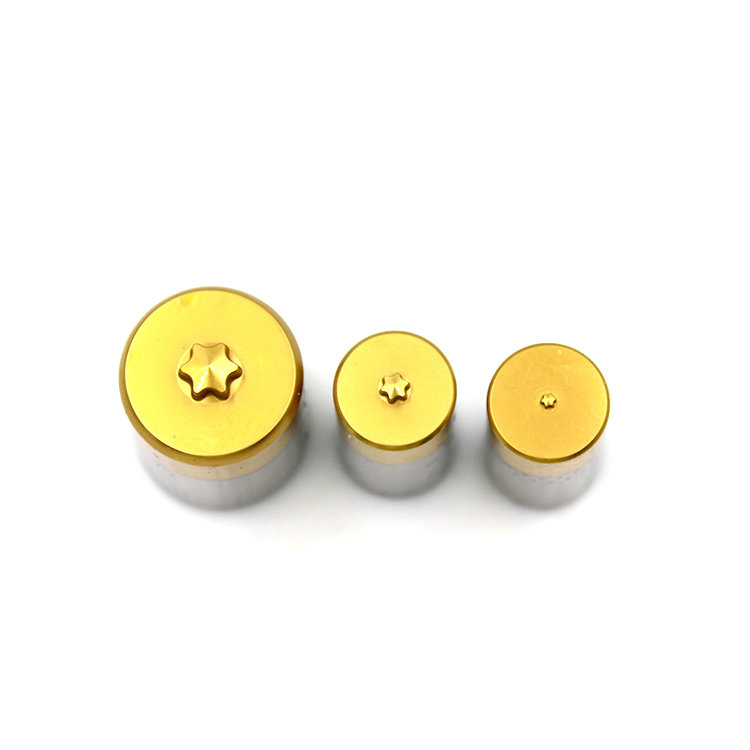

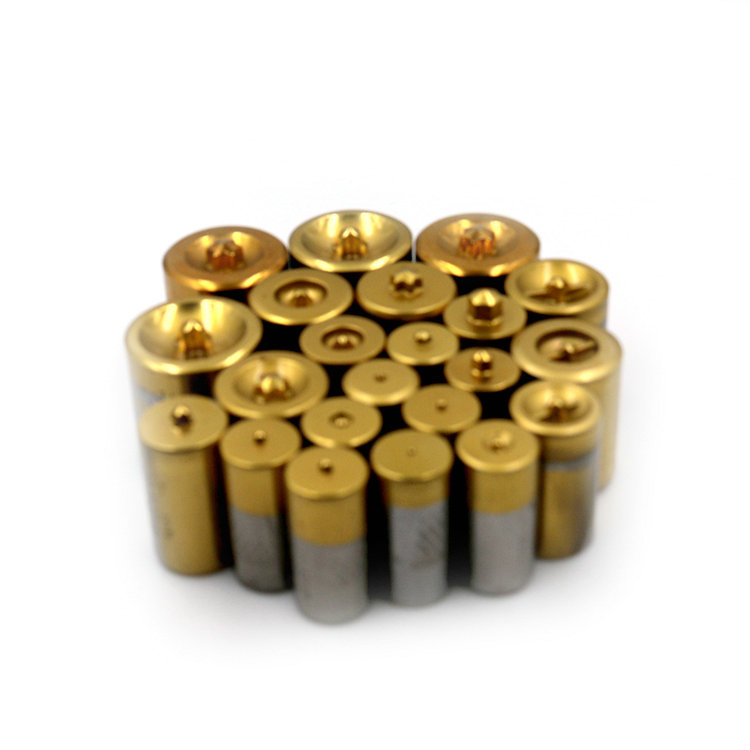

Design děrovače za studena: Řízení koncentrace napětí při výrobě miniaturních šroubů

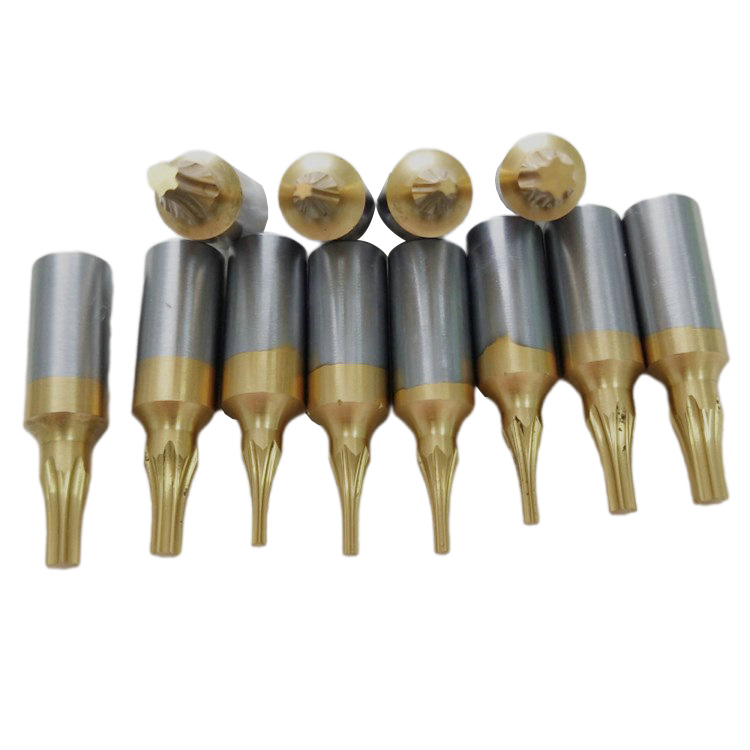

Při operacích za studena, punč je vystavena cyklickým tlakovým zatížením, která mohou v lokalizovaných kontaktních zónách překročit mez kluzu materiálu obrobku. U standardních šroubů M3 a větších je průřez průbojníku dostatečně velký, aby rozložení napětí po čele průbojníku bylo relativně jednotné a zvládnutelné. U miniaturních šroubů pod M2 – kde průměry razníku klesnou pod 1,5 mm – se však koncentrace napětí v jakémkoli geometrickém přechodu na razníku stává primárním určujícím faktorem životnosti razníku.

Nejčastějším způsobem selhání u miniaturních razníků za studena není opotřebení tvářecí plochy, ale únavový lom na přechodu ramene mezi tělem razníku a tvářecím čepem. Řešení aplikovaná v konstrukci přesných nástrojů zahrnují:

• Smíšené poloměry ramen: Nahrazení ostrých rohových přechodů s kontinuálně prolnutým poloměrem 0,3 mm až 0,8 mm snižuje Kt z přibližně 3,5 na méně než 1,8, což zhruba zdvojnásobuje únavovou životnost při stejné amplitudě zatížení.
• Stupňovitá geometrie těla: Použití dvoustupňového zkosení těla za čepem rozděluje přechodové napětí na delší axiální délku, čímž se snižuje špičkové napětí v každém jednotlivém průřezu.
• Povrchová kompresní úprava: Brokování nebo hluboké válcování stopky razníku zavádí vrstvu zbytkového napětí v tlaku, která působí proti tahové složce únavy při ohybu a prodlužuje životnost razníku o 30 % až 60 % u aplikací s vysokým cyklem.
• Optimalizace jakosti materiálu: Přechod ze standardní nástrojové oceli D2 na jakost nástrojové oceli pro práškovou metalurgii (PM) (ekvivalentní k ASP23 nebo HAP40) na úrovni miniaturního razníku poskytuje rovnoměrnější rozložení karbidů a eliminuje velké shluky karbidů v konvenční nástrojové oceli, které působí jako místa iniciace trhlin.

Přebroušení závitových válcovacích čelistí: Když to šetří náklady a když to omezuje výkon

Závitové válcovací nástroje patří mezi nejvíce přebrousitelné nástrojové součásti při výrobě šroubů a dobře řízený program přebrušování může snížit náklady na nástroje na součást o 40 až 60 % ve srovnání s výměnou zápustek na jedno použití. Přebroušení však není univerzálně použitelné opatření pro úsporu nákladů – existují specifické podmínky, za kterých přebroušení vrací matrici k plnému výkonu, a jiné, kdy vytváří jemně vadné nástroje, které generují chyby při kontrole hluboko do další výrobní série.

Zápustka je kandidátem na přebroušení, když je opotřebení omezeno na zaváděcí zónu a první dva až tři závity pracovní sekce. V tomto případě přesné broušení povrchu odstraňuje řízenou vrstvu polotovaru 0,02 mm až 0,05 mm na plochu, čímž se obnoví geometrie tvaru závitu a ostrá definice hřebene. Řádně přebroušená plochá matrice HSS může být obvykle regenerována třikrát až pětkrát, než se tělo matrice stane příliš tenkým, aby bezpečně zvládlo provozní namáhání.

Přebrušování je třeba se vyhnout nebo k němu přistupovat opatrně v následujících situacích:

• Důlková jamka na boku nebo mikroštípání: Povrchové důlky na bocích závitu i po přebroušení zanechávají na válcovaném závitu mikrootisky, které se při zvětšení projeví jako povrchové vady.
• Nerovnoměrné opotřebení napříč šířkou matrice: Pokud je vzorek opotřebení na jedné straně zápustky těžší, přebroušení celé plochy odebere více materiálu z méně opotřebované strany, než je nutné, čímž se urychlí postup směrem k minimální tloušťce těla zápustky.
• Karbidové zápustky s podpovrchovými trhlinami: Karbidové matrice, které byly vystaveny tepelnému šoku nebo nárazu, by měly být před přebroušením zkontrolovány penetračním činidlem nebo fluorescenční detekcí trhlin.

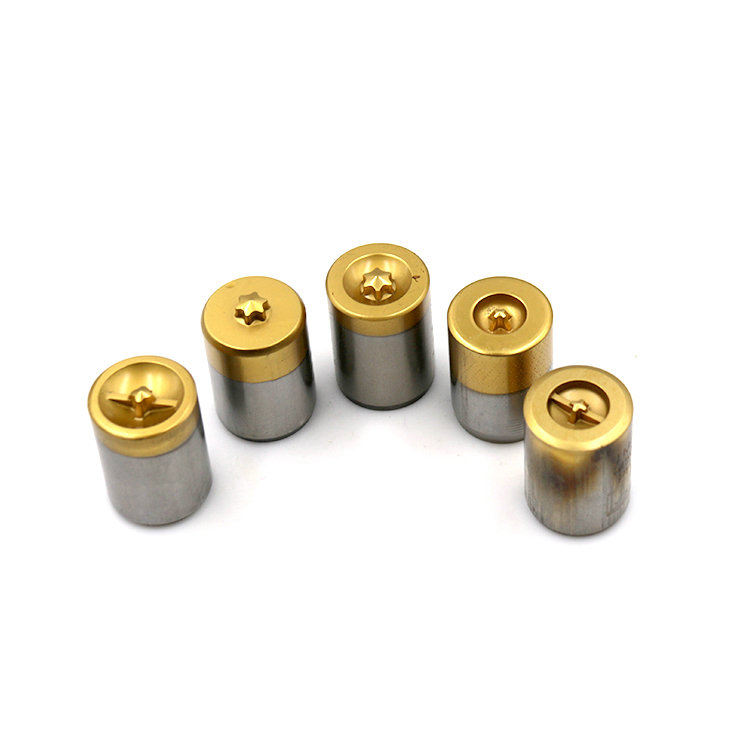

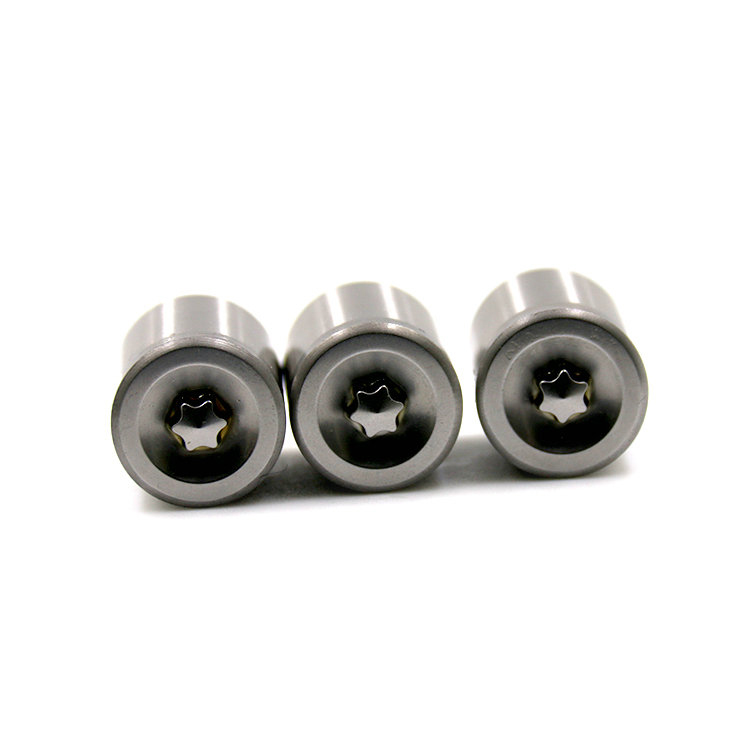

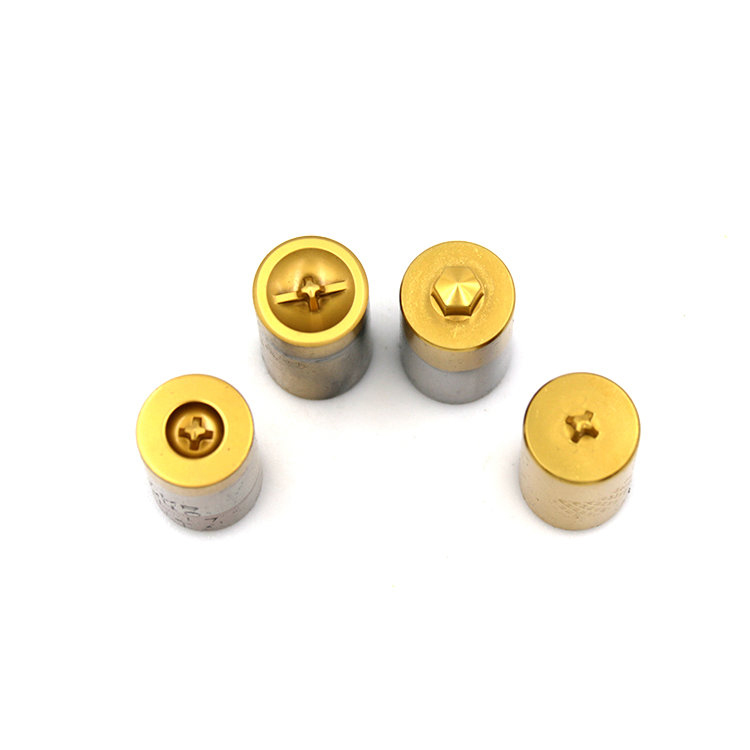

Tolerance vůle razníku a matrice pro nestandardní profily hlavy šroubu

Nestandardní geometrie hlavy šroubů – včetně hlav s přírubou, rýhovaných hlav, plochých hlav s nízkým profilem a vícestupňových provedení ramen – kladou náročnější požadavky na kontrolu vůle od razníku k zápustce než standardní konfigurace šestihranné nebo pánvové hlavy. Vůle mezi vnějším průměrem razníku a vnitřním průměrem vývrtu matrice určuje chování toku materiálu během ražení za studena: příliš těsné a razník se zadře nebo se zadře; příliš volné a tvarovaná hlava vykazuje záblesky, nedoplnění nebo rozměrový rozptyl, který nevyhovuje kontrole měřidla.

U složitých nestandardních profilů musí být vůle upřesněna na základě konkrétní geometrie:

• Šrouby s přírubovou hlavou: Zápustka musí obsahovat přesnou odlehčovací kapsu příruby, jejíž hloubka odpovídá tloušťce příruby v rozmezí ±0,01 mm. Nadměrná hloubka způsobuje nedostatečné vyplnění příruby; nedostatečná hloubka způsobí záblesk na obvodu příruby.
• Šrouby s rýhovanou hlavou: Vůle mezi rýhovanými zuby a stěnou matrice musí být na špičkách zubů nulová – jakákoli vůle umožňuje měkkému materiálu polotovaru proudit do mezery a vytvářet rozmazané, mělké rýhování.
• Ramenní šrouby s víceprůměrovými těly: Každý průměrový krok vyžaduje vlastní zápustku s individuálně řízenými vůlemi a přechody musí být zaobleny, aby se zabránilo koncentracím napětí ve tvarované součásti.

Zakázková nestandardní výroba šroubů vyžaduje zkušební běhy hlaviček, během kterých se hodnoty vůle iterativně upravují na základě výsledků kontroly prvního artiklu. V Suzhou Anzhikou řídí tento kvalifikační proces interně technici s více než 20letými zkušenostmi s nástroji, což umožňuje rychlou iteraci na složitých geometriích hlavy a zkracuje dobu od schválení výkresu po výrobu nástrojů na pouhých 5 až 7 pracovních dnů u většiny nestandardních konfigurací.

Detekce opotřebení matrice dříve, než ovlivní shodu s měrkou závitu

Opotřebení matrice při válcování závitů je progresivní proces, který nevyvolává náhlou skokovou změnu v kvalitě závitu – postupně degraduje výstup, dokud nahromaděná rozměrová chyba nepřekročí hranici tolerance a součásti nezačnou selhávat při kontrole měřidla typu go/no-go. Klíčem k udržení konzistentní kvality výstupu je implementace postupů monitorování stavu matrice, které detekují začátek opotřebení dříve, než dosáhne prahu selhání měřidla.

Trendy průměru rozteče

Průměr stoupání závitu je nejcitlivějším indikátorem opotřebení matrice. Jak se čelo boku zápustky opotřebovává, mění se efektivní tlakový úhel dodávaný na polotovar, což způsobuje postupný posun průměru stoupání válcovaných závitů směrem nahoru. Měření a zaznamenávání roztečného průměru 5 až 10 dílů za směnu pomocí závitového mikrometru – a vynesení výsledků do kontrolního diagramu – umožňuje výrobnímu týmu identifikovat vzestupný trend a naplánovat výměnu nebo přebroušení matrice během plánovaného okna údržby spíše než v reakci na událost odmítnutí kvality.

Monitorování povrchové úpravy

Opotřebené čelo matrice vytváří na válcovaných dílech znatelně matnější, strukturovanější boky závitu, jak se ostrá definice hřebenu na matrici zhoršuje. Ve výrobních prostředích s osvětlenými kontrolními stanicemi může zkušený operátor tuto změnu detekovat vizuálně porovnáním dílů se známým dobrým referenčním vzorkem. U automatizovaných linek poskytuje kamerový systém kontroly povrchu nastavený na označování dílů s drsností boku nad prahovou hodnotou Ra objektivnější a konzistentní monitorování. Každá z těchto metod přidává v podstatě nulovou dobu cyklu k výrobě a zároveň zachycuje degradaci matrice v rané, opravitelné fázi.
