Proč jsou šrouby s šestihrannou hlavou správnou volbou pro vaši montáž?

Definování šestihranného šroubu

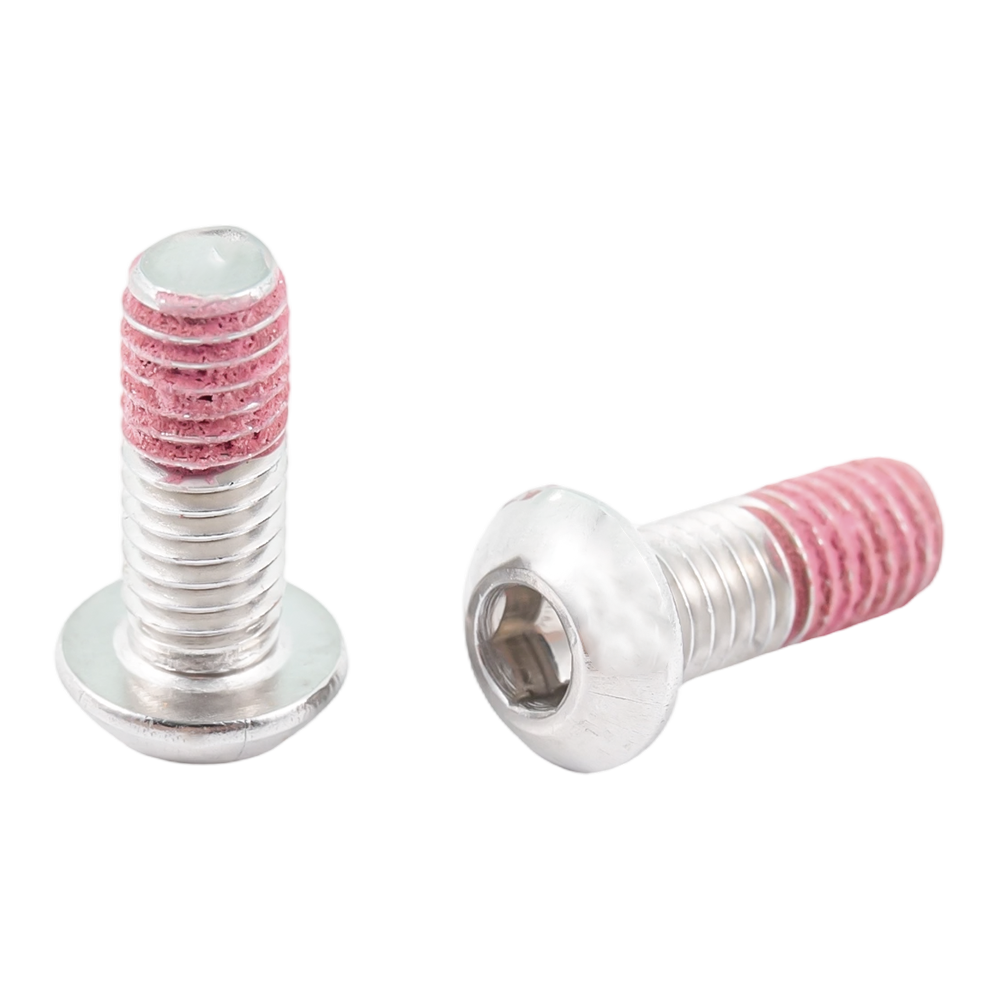

A šroub s vnitřním šestihranem — také široce označovaný jako šroub s válcovou hlavou s válcovou hlavou — kombinuje nízkoprofilovou hlavu ve tvaru kopule s šestihranným vnitřním zahloubením. Zaoblený horní povrch hlavy dává spojovacímu prvku jeho charakteristický vzhled a snižuje riziko zachycení přilehlými součástmi, oděvem nebo rukama operátora, takže je preferovanou volbou všude tam, kde záleží na rovném nebo téměř rovném provedení. Vnitřní šestihranná objímka přijímá standardní šestihranný klíč (inbusový klíč) nebo imbusový šroubovák, který přenáší krouticí moment přímo na šroub bez rizika vyklouznutí spojeného s externími unášecími hlavami, jako jsou Phillips nebo drážkové konstrukce.

Geometrie hlavy pohárku je záměrným technickým kompromisem. Ve srovnání se standardním šroubem s válcovou hlavou s vysokou válcovou hlavou má knoflíková hlava mnohem nižší výšku stohu a širší dosedací plochu, čímž se upínací síla rozkládá na větší plochu spojovacího materiálu. Díky tomu jsou šrouby s vnitřním šestihranem zvláště vhodné pro tenkostěnné sestavy, plechové panely a měkké podkladové materiály, kde by koncentrované bodové zatížení z menšího průměru hlavy mohlo časem deformovat nebo prasknout základní materiál. Kompromisem je, že malá výška hlavy omezuje hloubku objímky a následně i maximální krouticí moment, který lze vyvinout předtím, než hrozí odizolování prohlubně pohonu.

Klíčové rozměry a příslušné normy

Šrouby s vnitřním šestihranem jsou vyráběny podle několika mezinárodně uznávaných norem. V metrickém systému se ISO 7380-1 řídí šrouby s válcovou hlavou s válcovou hlavou z oceli, zatímco ISO 7380-2 se vztahuje na variantu s přírubou, která přidává integrovanou podložku kolem obvodu hlavy pro ještě větší nosnou plochu. Ekvivalentním standardem palcové řady v Severní Americe je ASME B18.3, který definuje šrouby s válcovou hlavou s vnitřním závitem v unifikovaných hrubých (UNC) a unifikovaných jemných (UNF) závitech. Při získávání těchto spojovacích prvků od různých dodavatelů nebo geografických oblastí ověření, která norma platí, zabrání rozměrovým neshodám, které mohou ohrozit integritu sestavy.

Verze s přírubou definovaná v ISO 7380-2 přidává přibližně 1,5 až 2,5 mm k efektivnímu průměru ložiska bez zvýšení jmenovitého průměru hlavy, což poskytuje praktický způsob, jak zvýšit rozložení zátěže v měkčích materiálech bez přechodu na kombinaci podložka a čepička-šroub.

Třídy materiálů a mechanické vlastnosti

Nejběžnějším materiálem pro šrouby s vnitřním šestihranem v obecných průmyslových a mechanických aplikacích je legovaná ocel, obvykle vyráběná podle ISO 7380-1 třídy vlastností 10.9. Toto označení znamená, že šroub má minimální pevnost v tahu 1 000 MPa a odolnost proti zatížení 900 MPa – dostatečně robustní pro velkou většinu konstrukčních a strojních montážních úkolů. Uživatelé, kteří jsou obeznámeni se standardními šrouby s vnitřním šestihranem, by si však měli uvědomit, že šrouby s knoflíkovou hlavou podle normy ISO 7380 jsou klasifikovány jako 10,9 spíše než 12,9 běžné pro vyšší šrouby s vnitřním šestihranem, což odráží omezení točivého momentu způsobené mělčí objímkou. Použitím montážních utahovacích momentů vhodných pro šrouby s válcovou hlavou 12,9 na ekvivalenty hlavice knoflíku hrozí odizolování vybrání pro objímku a je třeba se mu vždy vyhnout.

Verze z nerezové oceli se vyrábějí v jakostech A2 (nerez 304) a A4 (nerez 316). Nerez A2 poskytuje dobrou obecnou odolnost proti korozi pro vnitřní prostředí a neagresivní venkovní expozici. Nerez A4 – který obsahuje molybden – odolává důlkové a štěrbinové korozi způsobené chloridy, díky čemuž je vhodnou volbou pro námořní hardware, vybavení bazénů, stroje na zpracování potravin a armatury chemických závodů. Obě třídy mají nižší pevnost v tahu než legovaná ocel (typicky minimálně 700 MPa pro A2-70 a A4-70), takže tam, kde je v korozivním prostředí kritická vysoká upínací síla, se vyplatí specifikovat A4-80 (minimálně 800 MPa) nebo zvážit alternativu potažené legované oceli.

Povrchové úpravy a nátěry

Šrouby se šestihrannou hlavou z legované oceli se často dodávají s povrchovou úpravou černěním, která poskytuje lehkou ochranu proti korozi a esteticky konzistentní vzhled v exponovaných sestavách, jako jsou kryty strojů a spotřební elektronika. Pro náročnější korozní odolnost je standardní možností galvanické pozinkování na minimální tloušťku 5 µm nebo 8 µm, často doplněné čirou nebo žlutou chromátovou pasivační vrstvou. Mechanické zinkové povlaky Geomet a Delta-Tone se stávají stále běžnějšími pro automobilové a venkovní aplikace, kde je u vysokopevnostních spojovacích prvků problémem vodíkové křehnutí z galvanického pokovování. Pro dosažení nejvyššího venkovního výkonu uhlíkové oceli lze použít žárové zinkování, ačkoli výsledná tloušťka povlaku vyžaduje, aby byly otvory a protilehlé závity odpovídajícím způsobem předimenzovány.

Typické aplikace napříč průmyslovými odvětvími

Nízký profil a hladká zaoblená hlava šroubu s vnitřním šestihranem z něj dělají přirozené vhodné pro sestavy, kde se snoubí estetika, bezpečnost obsluhy a kompaktní geometrie. Většinu poptávky tvoří následující odvětví a kategorie aplikací:

• Skříně spotřební elektroniky a přesných zařízení, kde hladká hlava zabraňuje poškrábání sousedních povrchů během montáže a na viditelných panelech představuje čistý vnější vzhled.
• Rámy jízdních kol a rekreačních vozidel, kde široká hlava rozkládá zatížení v lehkých trubkách z hliníkové slitiny a nízký profil zabraňuje interferenci s pohyblivými součástmi.
• Plechové a tenké plechové sestavy v krytech a krytech průmyslových strojů, kde široká dosedací plocha hlavy tlačítka zabraňuje protažení při vibracích, aniž by bylo potřeba samostatné podložky.
• Nábytkové a architektonické zámečnické práce, kde kupolový profil doplňuje konečný vzhled produktu a eliminuje vizuální těžkost vyčnívající šestihranné hlavy šroubu.
• Rámy pro robotiku a automatizaci, zejména konstrukce na bázi vytlačování hliníku, kde se tlačítka M5 a M6 používají k zajištění držáků, senzorů a komponent pro správu kabelů s rychlým přístupem pomocí šestihranného klíče.
• Kryty lékařských přístrojů a laboratorní vybavení, kde tlačítkové hlavice A4 z nerezové oceli splňují hygienické a sterilizační požadavky a zároveň poskytují povrch bez zádrhelů kompatibilní s běžnými čisticími protokoly.

Omezení točivého momentu a doporučené postupy instalace

Nejdůležitějším praktickým hlediskem při instalaci šroubů s vnitřním šestihranem je respektování snížené kapacity utahovacího momentu ve srovnání se standardními šrouby s vnitřním šestihranem stejné velikosti závitu. Malá hloubka objímky znamená, že použití nadměrného krouticího momentu – zejména u elektrického nářadí – zaoblí prohlubeň pohonu a ponechá upevňovací prvek na místě. Jako referenční bod má šroub M6 s knoflíkovou hlavou z legované oceli třídy 10.9 doporučený montážní moment přibližně 8 až 9 Nm ve srovnání s přibližně 14 Nm pro šroub s vnitřním šestihranem M6 třídy 12,9. Vždy si prostudujte specifikaci utahovacího momentu výrobce spojovacího materiálu pro konkrétní použitou třídu a velikost a podle toho zkalibrujte momentové klíče nebo šroubováky.

Stejně důležité je použití správného šestihranného klíče nebo bitu. Opotřebený nebo poddimenzovaný klíč, který není zcela usazen v objímce, soustředí sílu spíše na rohy objímky než na ploché, což způsobí předčasné zaoblení. Pro výrobní montážní linky jsou upřednostňovány šestihranné nástrčné hlavice bitů s kulovým koncem nebo s pozitivním uchycením před klíči ve tvaru L, protože umožňují kolmé záběry a řízenou aplikaci krouticího momentu. Použití malého množství závitového maziva, jako je sloučenina proti zadření na bázi zinku, snižuje rozptyl tření a umožňuje konzistentnější upínací sílu z daného použitého krouticího momentu, což je zvláště důležité při montáži spojovacích prvků z nerezové oceli do součástí z nerezové oceli, kde je skutečné riziko zadření.

Výběr mezi standardní a přírubovou tlačítkovou hlavou

Rozhodování mezi standardní knoflíkovou hlavicí ISO 7380-1 a přírubovou variantou ISO 7380-2 často závisí na tvrdosti a tloušťce upnutého materiálu. V tvrdých spojích ocel-ocel, kde je povrchové napětí ložiska hlavy v bezpečných mezích, je standardní verze lehčí a dostačující. Při upevňování do hliníkových, plastových, vláknitých kompozitních panelů nebo panelů na bázi dřeva rozděluje verze s přírubou upínací sílu na větší půdorys, čímž se snižuje riziko zapuštění hlavy nebo prasknutí povrchu v průběhu času nebo při vibracích. Integrovaná příruba také funguje jako vizuální indikátor usazení, protože celý obvod příruby by měl sedět rovně a dokonce i proti dosedací ploše, když je šroub správně utažen — jakákoli viditelná mezera nebo naklonění indikuje nedostatečný nebo nerovnoměrný krouticí moment, který lze snadno zjistit a opravit před dokončením montáže.

U slepých děr a závitových vložek – běžné u hliníkových vytlačovacích systémů a vstřikovaných součástí – se délka záběru závitu stává řídícím faktorem spíše než namáhání ložiska hlavy. Minimální záběr závitu ve výši 1,5násobku jmenovitého průměru je široce přijímaným pravidlem pro spoje s plnou pevností v ocelových závitových otvorech, které se zvyšují na 2,0násobek průměru pro hliník a 2,5 až 3,0násobek pro měkčí materiály, jako je mosaz nebo termoplasty. Výběr přiměřeně dlouhého šroubu, který splňuje tyto požadavky na záběr, v kombinaci s přírubovou hlavou tlačítka pro ochranu povrchu poskytuje nejspolehlivější spoj v náročných sestavách z více materiálů.
