Jsou nylonové záplatovací šrouby nejspolehlivějším řešením pro upevnění odolné proti vibracím?

Co je to nylonový záplatovací šroub?

A nylonový záplatovací šroub je standardní závitový spojovací prvek, který byl vylepšen proužkem nebo záplatou z nylonové pryskyřice aplikovanou přímo na část jeho závitů. Tato záplata, obvykle umístěná na spodní části dříku se závitem, funguje jako samosvorný mechanismus. Když je šroub zašroubován do protilehlého závitu, nylonový materiál se stlačí a vytvoří převládající krouticí moment – ​​nepřetržitý třecí odpor, který zabraňuje uvolnění spojovacího prvku při vibracích, tepelných cyklech nebo dynamickém zatížení. Na rozdíl od lepicích směsí pro zajištění závitů je nylonová náplast trvalou součástí spojovacího prvku a nevyžaduje žádné míchání, dobu vytvrzování nebo speciální aplikační nástroje.

Díky této konstrukci jsou nylonové záplatovací šrouby jedním z nejpraktičtějších a nejrozšířenějších řešení samosvorných spojovacích prvků napříč průmyslovými odvětvími od montáže automobilů a letectví až po spotřební elektroniku a průmyslové stroje. Jednoduchost konceptu je v rozporu s jeho účinností: malé množství upraveného polymeru, strategicky umístěné, může dramaticky prodloužit životnost a spolehlivost šroubového spoje.

Jak funguje uzamykací mechanismus nylonové nášivky

Pochopení mechaniky za nylonovým záplatovacím šroubem pomáhá vysvětlit, proč v náročných podmínkách překonává mnoho jiných metod zamykání. Nylonová náplast se typicky aplikuje jako předem vytvrzený proužek, který velmi mírně vyčnívá za tvar vlákna. Když šroub zapadne do vnitřního závitu, je tento výstupek stlačen protilehlými boky závitu. Elastické zotavení nylonového materiálu nepřetržitě tlačí zpět proti niti a vytváří konzistentní radiální sílu, která odolává rotačnímu uvolnění.

Tento převládající krouticí moment je měřitelný a musí splňovat specifické minimální a maximální hodnoty definované normami jako ISO 2320 a ASTM F2228. Převládající krouticí moment musí být dostatečně vysoký, aby odolal uvolnění při provozním zatížení, ale ne tak vysoký, aby byla instalace nepraktická nebo hrozilo stržení protilehlého závitu. Správně vyrobené nylonové záplatové šrouby přesně nastavují tuto rovnováhu a poskytují spolehlivý zajišťovací výkon, který je konzistentní od upevňovacího prvku k upevňovacímu prvku.

Nylonová záplata vs. jiné metody samozamykání

Existuje několik způsobů, jak dosáhnout zajištění závitu ve šroubovém spoji, a každý způsob má specifické výhody a omezení. Pochopení srovnání nylonových záplatovacích šroubů s alternativami pomáhá inženýrům a technikům vybrat tu nejlepší volbu pro jejich aplikaci.

Jak je uvedeno výše, nylonové záplatovací šrouby nabízejí silnou kombinaci bezpřípravné instalace a vynikající odolnosti proti vibracím, díky čemuž jsou ideální pro velkoobjemové montážní linky, kde je rozhodující důslednost a rychlost procesu. Jejich hlavním omezením je teplotní citlivost – nylonová náplast začne měknout a ztrácet účinnost nad přibližně 120 °C, což je vylučuje pro prostředí s vysokou teplotou, jako jsou výfukové systémy nebo vnitřky motoru.

Běžné typy a konfigurace

Technologie nylonových záplat není omezena na jeden typ šroubu. Lze jej použít na širokou škálu stylů hlav spojovacích prvků, typů pohonů a tvarů závitů, což poskytuje návrhářům a inženýrům značnou flexibilitu při specifikaci správného spojovacího prvku pro každý spoj.

Podle stylu hlavy

Nylonové záplatovací šrouby jsou dostupné prakticky v každé standardní konfiguraci hlavy, včetně šroubů se šestihrannou hlavou, šroubů s válcovou hlavou, šroubů s válcovou hlavou, plochých šroubů se zápustnou hlavou a šroubů s knoflíkovou hlavou. Volba stylu hlavy závisí na požadavcích aplikace, jako je dostupná vůle klíče, potřeba rovného povrchu nebo kapacita točivého momentu.

Podle materiálu a povrchové úpravy

Základní materiál šroubu je nezávislý na nylonové záplatě. Mezi běžné možnosti patří:

• Uhlíková ocel s pozinkováním: Nejběžnější a cenově nejvýhodnější volba pro obecné průmyslové aplikace. Poskytuje střední odolnost proti korozi vhodnou pro vnitřní prostředí.
• Legovaná ocel (třída 10,9 / 12,9): Používá se ve vysoce pevných konstrukčních spojích, kde je současně vyžadována jak upínací síla, tak odolnost proti vibracím, jako jsou podvozky automobilů a rámy strojů.
• Nerezová ocel (A2 nebo A4): Preferuje se pro námořní prostředí, potravinářský průmysl a chemická prostředí, kde je prvořadá odolnost proti korozi. Nylonová náplast dobře přilne k nerezovým podkladům a zachovává si svou uzamykací účinnost.
• mosaz: Vybráno pro elektrické skříně, vodovodní systémy a aplikace, kde je důležitá galvanická kompatibilita s hliníkovými nebo měděnými součástmi.

Podle barvy a pokrytí

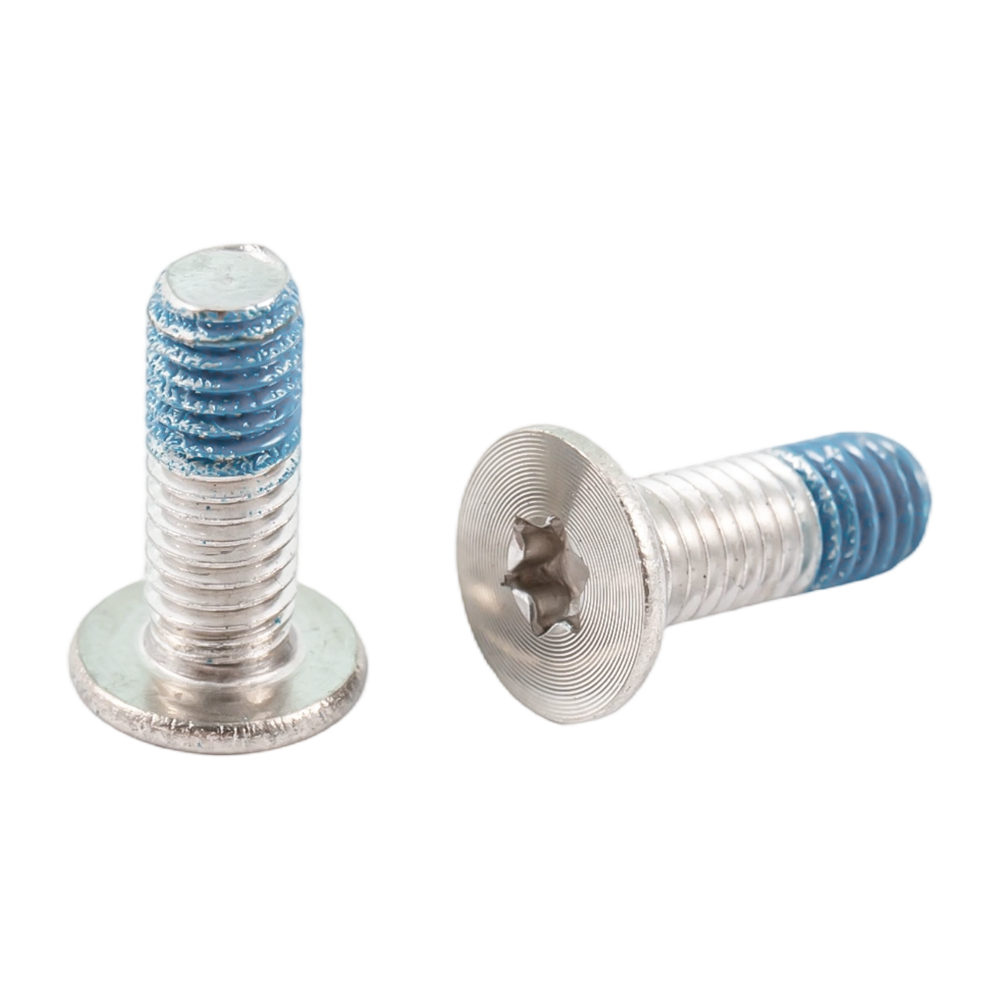

Nylonové nášivky jsou nejčastěji modré nebo zelené, ačkoli jsou k dispozici i jiné barvy pro účely vlastní identifikace. Oblast pokrytí – obvykle zahrnující dvě až čtyři stoupání závitu – je během výroby pečlivě kontrolována, aby byl zajištěn správný převládající rozsah točivého momentu. Někteří výrobci nabízejí celoobvodové záplaty (kroužkové záplaty) spíše než páskové záplaty, které poskytují rovnoměrnější zajišťovací moment a snižují riziko směrových chyb při instalaci při automatizované montáži.

Jak vybrat správný šroub z nylonu

Výběr nylonového šroubu zahrnuje paralelní vyhodnocení několika parametrů. Chyba v některém z nich může mít za následek buď uvolněný spoj nebo upevňovací prvek, který není možné nainstalovat bez poškození protilehlého závitu.

• Rozměr a stoupání závitu: Přesně lícujte závit šroubu se závitovým otvorem nebo závitovou vložkou. Hrubé závity jsou běžněji dostupné s nylonovými záplatami a nabízejí lepší odolnost proti křížení závitů během instalace.
• Třída vlastnosti a upínací zatížení: Nylonová nášivka zajišťuje zamykání, nikoli upnutí. Ujistěte se, že vybraná třída vlastností (např. 8.8, 10.9) je schopna generovat požadované svěrné zatížení pro návrh spoje.
• Rozsah provozních teplot: Ujistěte se, že teplota spoje během provozu nepřekročí 120 °C. Pro vyšší teploty zvažte místo toho řešení pro zajištění kovového závitu nebo celokovovou převažující momentovou matici.
• Počet instalačních cyklů: Pokud bude spoj často rozebírán a znovu sestavován, vyhodnoťte ztrátu převládajícího krouticího momentu během několika cyklů. Většina nylonových záplatovacích šroubů je specifikována pro maximálně tři až pět cyklů instalace a odstranění, než účinnost zajištění klesne pod minimální specifikovanou hodnotu.
• Materiál spojovacího závitu: Nylonové záplaty jsou nejúčinnější při spojování závitů z oceli nebo tvrdé slitiny. U měkkých materiálů, jako je hliník nebo plast, může náplast spíše deformovat spojovací závit, než aby se správně stlačila, což vede k nekonzistentnímu zajišťovacímu momentu.

Pokyny k instalaci a doporučené postupy

Správná instalace nylonových záplatovacích šroubů je jednoduchá, ale vyžaduje pozornost několika klíčových postupů, které odlišují spolehlivý spoj od problematického.

Před instalací nylonového šroubu se vždy ujistěte, že je závitový otvor čistý, bez třísek a v rámci specifikované tolerance závitu. Příliš velké nebo poškozené vnitřní závity omezí kontakt s nylonovou záplatou a ohrozí převládající krouticí moment. Naopak poddimenzované nebo znečištěné závity mohou způsobit zadření šroubu před dosažením cílového krouticího momentu.

Nenanášejte další lepidlo pro zajištění závitu na nylonový záplatovací šroub. Kombinace nylonového záplatového tření a vytvrzeného lepidla může způsobit montážní krouticí momenty, které daleko překračují torzní mez kluzu šroubu, což má za následek zlomení spojovacího prvku nebo stržení závitu. Vyberte si jeden způsob zamykání a aplikujte jej důsledně.

Ke konečnému utažení použijte kalibrovaný momentový klíč nebo elektrické nářadí s řízeným momentem. Převažující krouticí moment nylonové záplaty přidává ke složkám tření dosedací plochy a tření závitu celkový instalační krouticí moment. Tento součet je třeba vzít v úvahu při výpočtu správného utahovacího momentu pro dosažení cílového upínacího zatížení. Pokud tak neučiníte, může dojít k nedostatečnému sevření, které neguje výhody samosvorné funkce.

Průmyslové aplikace, kde nylonové záplatovací šrouby Excel

Nylonové záplatovací šrouby našly uplatnění v pozoruhodně širokém spektru průmyslových odvětví právě proto, že jejich výhody řeší univerzální technické výzvy. Na tuto technologii spojovacího materiálu silně spoléhají následující sektory:

• Výroba automobilů: Široce se používá v sestavách vnitřního obložení, komponentech zavěšení, krytech převodovek a mechanismech sedadel, kde jsou vibrace konstantní a demontáž pro servis musí zůstat možná.
• Spotřební elektronika: Používá se v závěsech notebooků, montážních konzolách pevných disků a distancích PCB, kde drobné upevňovací prvky musí odolávat uvolnění při manipulaci s vibracemi, aniž by přidávaly objem nebo hmotnost.
• Průmyslové stroje: Nachází se v krytech převodovek, skříních čerpadel, rámech dopravníků a uložení motoru, kde je cyklické zatížení a nepřetržité vibrace endemické pro provozní prostředí.
• Lékařské přístroje: Používá se v krytech zařízení a nastavitelných mechanismech, kde musí být zajištěno spolehlivé upevnění opakovanými cykly čištění a občasným přemístěním operátory.
• Letectví (nekritické struktury): Používá se v interiérech kabin, panelech avioniky a pozemních podpůrných zařízeních, kde se cení úspora hmotnosti díky eliminaci pojistných podložek nebo sekundárního hardwaru.

Standardy kvality a shoda

Při získávání nylonových záplatovacích šroubů pro kritické aplikace je nezbytné ověřit shodu s uznávanými mezinárodními normami. Mezi klíčové normy, jimiž se řídí převažující utahovací šrouby, patří ISO 2320, která specifikuje požadavky na převládající utahovací momentové ocelové matice, a ASTM F2228, která pokrývá testování výkonu utahovacích šroubů s vnějším závitem. Kromě toho mnoho výrobců OEM v automobilovém a leteckém sektoru ukládá vlastní kvalifikační požadavky, které jdou nad rámec těchto základních standardů, včetně testování koroze v solné mlze, testů tepelného cyklování a požadavků na statistické řízení procesu pro pokrytí záplat a konzistenci točivého momentu.

Renomovaní dodavatelé spojovacích prvků by měli být schopni poskytnout certifikace materiálů, zprávy o zkouškách potvrzující převládající hodnoty točivého momentu ve specifikovaném rozsahu a dokumentaci sledovatelnosti surovin a výrobních šarží. V regulovaných odvětvích je získávání zdrojů od necertifikovaných dodavatelů za účelem úspory nákladů falešnou ekonomikou, která vnáší do dodavatelského řetězce nepřijatelná rizika.

Konečné informace pro inženýry a specialisty na nákup

Nylonové záplatovací šrouby představují jeden z cenově nejefektivnějších a nejspolehlivějších nástrojů v sadě upevňovacích nástrojů pro konstruktéry. Eliminují potřebu sekundárního uzamykacího hardwaru, snižují počet montážních kroků a poskytují konzistentní, měřitelnou odolnost proti vibracím, aniž by vyžadovaly změny procesu na montážní lince. Jsou-li správně vybrány – s ohledem na teplotní limity, kompatibilitu materiálů, požadavky na krouticí moment a omezení opakovaného použití – poskytují výjimečnou integritu spojů v celé řadě náročných aplikací. Klíčem je, aby se s nimi zacházelo nikoli jako s generickým zbožím, ale jako s precizně navrženou komponentou s jasně definovanými výkonnostními parametry, které musí být přizpůsobeny specifickým potřebám každého kloubu.
